陶瓷電路板一般是用陶瓷基板經過加工，比如鉆孔、蝕刻電路、燒結和表面處理后被應用到實際的產品當中。陶瓷電路板的工藝有很多種，比如厚膜工藝、薄膜工藝等。那么陶瓷覆銅板覆銅工藝和厚膜工藝區別是什么？

一，陶瓷覆銅板工藝

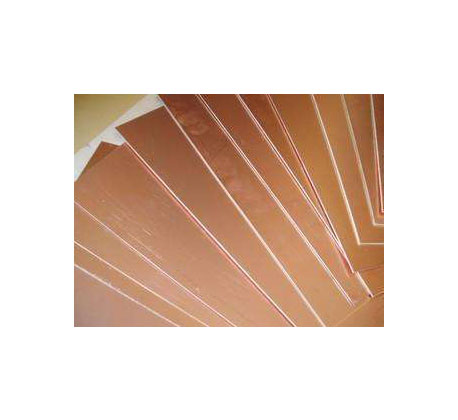

什么是陶瓷覆銅板

陶瓷覆銅板一般又叫覆銅陶瓷基板。使用DBC（Direct Bond Copper）技術將銅箔直接燒結在陶瓷表面而制成的一種電子基礎材料。一般是陶瓷基板經過金屬化簡單加工，一般不需要做線路。

陶瓷覆銅板的作優越性和作用

覆銅陶瓷基板具有極好的熱循環性、形狀穩定、剛性好、導熱率高、可靠性高，覆銅面可以刻蝕出各種圖形的特點，并且它是一種無污染、無公害的綠色產品，使用溫度相當廣泛，可以從-55℃～850℃，熱膨脹系數接近于硅，其應用領域十分廣泛：可用于半導體致冷器、電子加熱器，大功率電力半導體模塊，功率控制電路、功率混合電路、智能功率組件，高頻開關電源、固態繼電器，汽車電子、航天航空及軍用電子組件，太陽能電池板組件，電訊專用交換機、接收系統，激光等多項工業電子領域。

DBC技術的優越性 ：實現金屬和陶瓷鍵合的方法有多種，在工業上廣泛應用的有效合金化方法是厚膜法及鉬錳法。厚膜法是將貴重金屬的細粒通過壓接在一起而組成，再由熔融的玻璃粘附到陶瓷上，因此厚膜的導電性能比金屬銅差。鉬錳法雖使金屬層具有相對高的電導，但金屬層的厚度往往很薄，小于25μm，這就限制了大功率模塊組件的耐浪涌能力。因此必須有一種金屬陶瓷鍵合的新方法來提高金屬層的導電性能和承受大電流的能力，減小金屬層與陶瓷間的接觸熱阻，且工藝不復雜。銅與陶瓷直接鍵合技術解決了以上問題，并為電力電子器件的發展開創了新趨勢。

      二，陶瓷電路板的厚膜工藝

      陶瓷電路板的厚膜工藝是在陶瓷基板等材料上面做的加工工藝，"厚膜工藝就是把專用的集成電路芯片與相關的電容、電阻元件都集成在一個基板上，在其外部采用統一的封裝形式，做成一個模塊化的單元。這樣做的好處是提高了這部分電路的絕緣性能、阻值精度，減少了外部溫度、濕度對其的影響，所以厚膜電路比獨立焊接的電路有更強的外部環境適應性能"

      高溫超導材料厚膜工藝，是用超導陶瓷材料微粉與有機粘合溶劑調和成糊狀漿料，用絲網漏印技術將漿料以電路布線或圖案形式印制在基底材料上，經嚴格熱處理程序進行燒結，制成超導厚膜，厚度可在15－80μm范圍。該膜層超導轉變溫度在90K以上，零電阻溫度在80K以上。

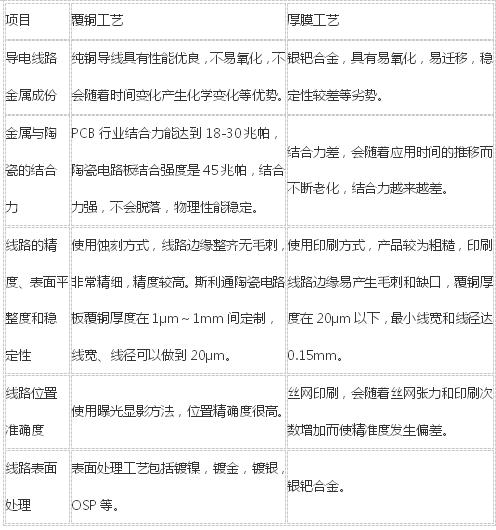

三，覆銅工藝與厚膜工藝比較


        陶瓷覆銅板覆銅工藝和厚膜工藝還是有不同，各自有優劣，不同的產品需求制作的工藝要求也不同，更多陶瓷基板制作工藝問題可以咨詢金瑞欣特種電路。金瑞欣有著十多年的行業經驗，可以實現DPC、DBC、高溫?zé)Y(jié)等制作工藝，歡迎咨詢。
