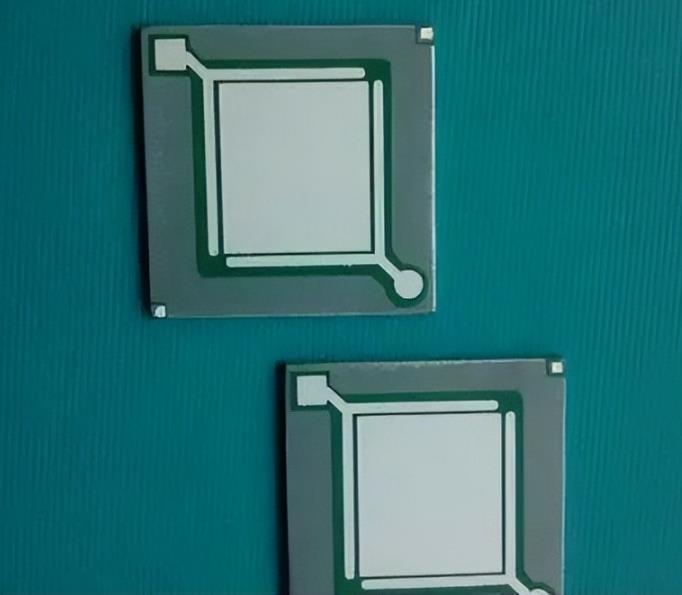

鋁碳化硅基板(AlSiC)是鋁基碳化硅顆粒增強復合材料的簡稱,又稱碳化硅鋁或鋁硅碳,在軌道機車、飛機、半導體IGBT器件、軍工等產品領域被應用。今天小編要分享的是鋁碳化硅基板的優缺點:
1,AlSiC具有高導熱率(170~200W/mK),是一般封裝材料的十倍,可將芯片產生的熱量及時散發,提高整個元器件的可靠性和穩定性
2,AlSiC的熱膨脹系數與半導體芯片和陶瓷基片實現良好的匹配,可調的熱膨脹系數(6.5~9.5×10-6/K)能夠防止疲勞失效的產生,甚至可以將功率芯片直接安裝到AlSiC底板上。
3,鋁碳化硅基板重量輕,硬度強,抗彎強度高、抗震效果好。在惡劣環境下的首選材料。
此外,鋁碳化硅基板(AI/SiC)由于具有原料成本低、導熱高、密度低、可塑性強等優點而越來越受到人們的關注。SiC 顆粒的熱膨脹系數與LED芯片襯底的熱膨脹系數相近,且彈性模量高,密度較??;同時鋁的高導熱、低密度、低成本和易加工等特點,使其用作基板材料時具有獨特的優勢。
鋁基碳化硅的加工難度高,主要表現在其硬度非常高。碳化硅又名金剛砂,是一種極硬的材料,硬度僅次于金剛石,而鋁基碳化硅作為鋁顆粒和碳化硅的復合材料,其硬度隨著碳化硅含量的增加而增加,在進行切削加工時,會嚴重磨損刀具,使加工成本提高。
以上是小編分享的關于鋁碳化硅陶瓷基板的優缺點,它和其他陶瓷基板一樣,各有優勢和劣勢,都有各自的應用領域和發展方向。更多鋁碳化硅陶瓷基板可以咨詢金瑞欣特種電路。
