LED照明是一種可以發光的二極管,用半導體芯片作為發光材料,其通過電致發光,將電能直接轉化為光能的新型節能照明光源。如今LED照明向高效率、高密度、大功率等方向發展,開發性能優越的散熱材料已成為解決LED散熱問題的當務之急。那么什么樣的散熱材料適合大功率LED呢?
大功率LED所產生的熱量主要通過基板材料傳導到外殼而散發出去的,不同的基板材料,導熱性能各異。為使得LED結溫保持在較低溫度下,必須采用高熱導率、低熱阻的散熱基板材料和合理的封裝工藝,以降低LED總體的封裝熱阻。
常用的散熱基板材料包括硅、金屬(如鋁、銅)、陶瓷(氮化鋁、氧化鋁)和復合材料等。雖然金屬材料有較高的導熱系數,但它與LED芯片襯底較高的熱失配難以滿足大功率LED封裝要求;而復合材料熱導率太低無法解決大功率LED散熱問題。
如果不解決好散熱問題,芯片內部熱量的聚集會導致溫度不斷升高,易引起發光波長漂移、熒光粉加速老化、出光效率下降和使用壽命縮短等一系列問題。
散熱基板作為熱流的主要通路在高功率LED的封裝應用中是必不可少的,它對于提高器件的散熱效率、降低結溫、提高器件的可靠度和壽命起著十分重要的作用。
LED 散熱基板的作用是吸收芯片產生的熱,并傳導至熱沉上,從而實現與芯片外界的熱交換。
因此,作為LED的理想散熱基板必須在物理性質、化學性質、電學性質方面具有以下幾個特性:
1)良好的化學穩定性和耐腐蝕性
2)高的熱導率,熱膨脹系數與芯片材料相匹配
3)低的介電常數和介電損耗
4)電絕緣性好,并具有很高的機械強度
5)價格低廉、易加工
6)密度小、無毒
二,多種材質陶瓷基板性能分析
1,氧化鋁陶瓷基板
氧化鋁是在所有使用陶瓷基板中價格較低、綜合性能與作為基板材料使用最多的材料。氧化鋁陶瓷的玻璃成分一般由二氧化硅和其他氧化物組成,玻璃含量可由高變低,因?yàn)椴AУ膶?dǎo)熱性差,因此玻璃含量高的陶瓷導熱性在制造高密度、大功率電路時需要格外注意,氧化鋁原材料與加工成品的匹配性需嚴格控制。

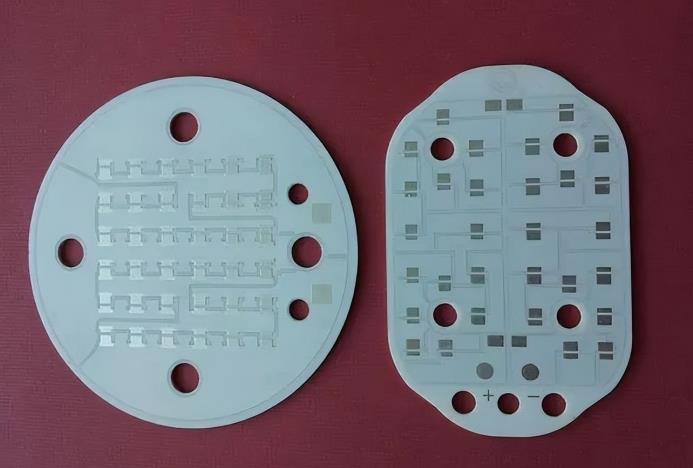

96氧化鋁cob陶瓷基板
2,氧化鈹基板
具有高硬度和強度的優異熱導體,這種材質的基板導熱率是氧化鋁基板的十幾倍,適用于大功率電路,并且介電常數又低,還可用于高頻電路,但是成本較高,氧化鈹粉末及其蒸汽對人體有害,存在環境問題。

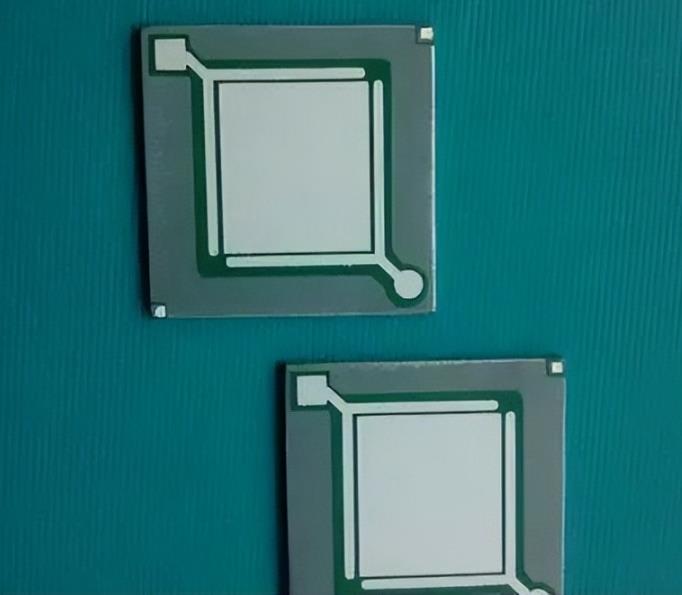

3,氮化鋁陶瓷基板
氮化鋁陶瓷基板作為一種具有高熱導率、高強度、高電阻率、密度小、低介電常數、無毒、以及與硅相匹配的熱膨脹系數等優異性能的材料,具備良好的絕緣和機械性能,在高頻電信、LED照明、新能源汽車、高鐵、風能和光伏發電等新興領域的商業化應用逐漸普及。
氮化鋁與氧化鋁不同,在自然界沒有天然形成,需要人工制備氮化鋁。這使得AlN材料制作工藝比較復雜,生產成本較高,且目前大部分國產AlN材料制作尚且達不到高導熱、高強度的應用研究。
4,氮化硅陶瓷基板
碳化硅的硬度僅次于金剛石,高純度單晶體的導熱率也僅次于金剛石。與其他材料相比,其熱擴散系數很大,甚至比銅還大,且熱膨脹系數與硅接近。室溫下熱導率比鋁高,可達氧化鋁基板的20倍以上,但熱導率會隨溫度的升高明顯下降。與氧化鋁相比,其介電常數高,絕緣耐壓性差。
5,鋁碳化硅基板(AI/SiC)
近年來,鋁碳化硅基板(AI/SiC)由于具有原料成本低、導熱高、密度低、可塑性強等優點而越來越受到人們的關注。SiC 顆粒的熱膨脹系數與LED芯片襯底的熱膨脹系數相近,且彈性模量高,密度較小;同時鋁的高導熱、低密度、低成本和易加工等特點,使其用作基板材料時具有獨特的優勢,因此,兩種材料復合得到的鋁碳化硅基板綜合性能優良,可應用于大功率LED基板。
綜上所述,氮化鋁陶瓷基板和鋁碳化硅陶瓷基板比較適應于大功率LED散熱基板的應用,能有效的解決大功率LED的照明問題。
通過公司研發團隊的不懈努力,現已成功研發微小孔板、高精密板、難度板、微型化板、圍壩板等,具備DPC、DBC、HTCC、LTCC等多種陶瓷生產技術,以便為更多需求的客戶服務,開拓列廣泛的市場。
