覆銅陶瓷基板以及其生產制作工藝

DPC直接覆銅陶瓷基板和DBC直接覆銅陶瓷板

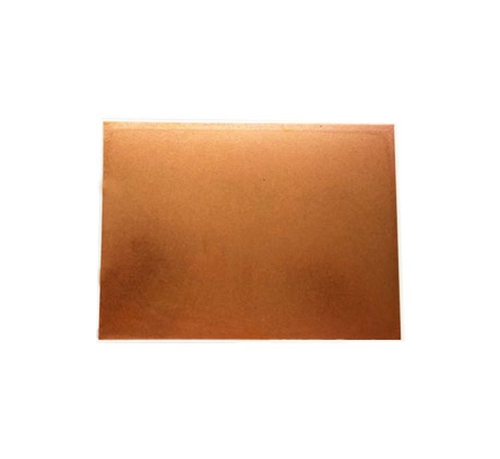

覆銅陶瓷基板按工藝分可以分為DPC直接覆銅陶瓷基板和DBC直接覆銅陶瓷板，主要是因為陶瓷基板覆銅的工藝有所不同。覆銅陶瓷基板按材料分氧化鋁陶瓷覆銅板和氮化鋁陶瓷覆銅板，覆銅的厚度也有所不同。

覆銅陶瓷基板的特性

覆銅陶瓷基板具有極好的熱循環性、形狀穩定、剛性好、導熱率高、可靠性高，覆銅面可以刻蝕出各種圖形的特點，并且它是一種無污染、無公害的綠色產品，使用溫度相當廣泛，可以從-55℃～850℃，熱膨脹系數接近于硅，其應用領域十分廣泛：可用于半導體致冷器、電子加熱器，大功率電力半導體模塊，功率控制電路、功率混合電路、智能功率組件，高頻開關電源、固態繼電器，汽車電子、航天航空及軍用電子組件，太陽能電池板組件，電訊專用交換機、接收系統，激光等多項工業電子領域。

覆銅陶瓷基板的表面粗糙度

覆銅陶瓷基板的表面粗糙度與銅厚和制作工藝有關系，一般覆銅陶瓷基板的表面粗糙度需要控制在0.3微米以內較好。

覆銅陶瓷基板的生產工藝

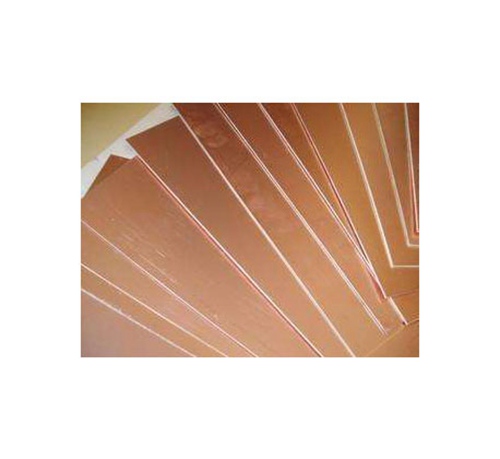

覆銅陶瓷基板又叫覆銅陶瓷，是采用DBC或者dpc制作工藝，將銅箔直接燒結在陶瓷表面而制成的一種電子基礎材料。直接覆銅陶瓷基板的生產工藝主要是分DPC和DBC。

DBC直接覆銅生產工藝

DBC-銅直接燒結到陶瓷板上，是由陶瓷基材、鍵合粘接層及導電層而構成，它是指銅箔在高溫下直接鍵合到氧化鋁或氮化鋁陶瓷基片表面上的特殊工藝方法，其具有高導熱特性，高的附著強度，優異的軟釬焊性和優良電絕緣性能，但是無法過孔，精度差，表面粗糙，由于線寬，只能適用于間距大的地方，不能做精密的地方，并且只能成批生產無法實現小規模生產。DBC技術。銅層厚，加工快，價格便宜，可以制作多層，適合大面積生產。

但這種技術不能過孔，精度差，平整度（表面粗糙度）低。適合安裝在間距大的產品上，不能做在精密的行業里?，F(xiàn)在人們的生活水平越來越高，對產品的質量要求越來越高

DPC直接覆銅生產工藝

DPC技術 這種技術是使用真空濺射的方式進行鍍銅的，這個步驟相比其他工藝要多一步。它的優點在于，精度高.平整度好，結合力好（相對使用范圍內），可以過孔。

而缺點就是這種技術只能制作薄板（厚度＜300μm），而且它的成本較高，產量受限，導致經常出貨的時間不能按時。

以上就是小編分享的直接覆銅陶瓷基板的分類、粗糙度、特性、生產工藝全面做了闡述，相信您對直接覆銅陶瓷基板有一個更加深入的認識，更多覆銅陶瓷基板的詳情可以咨詢金瑞欣特種電路。
