多層陶瓷基板pcb怎么收費
陶瓷基板pcb在市場上做的做多的是單面板和雙面板,那么多層陶瓷基板pcb相對而單雙面陶瓷基板pcb而言貴多少呢?
一,制作難度不同,費用不同
雙面和單面陶瓷基板pcb,制作相對比較簡單,制作周期一般12天左右,多層陶瓷基板pcb制作難度較大,一般都是3層~20層陶瓷基板pcb,需要各個工序特殊的工藝和制程能力才可以完成,制作難度較大,報廢率較高,制作周期相對較長,一般需要一個月或者以上,費用幾萬元到十幾萬元不等。
二,制作工藝不同費用不同
單雙面陶瓷基板pcb一般制作工藝多采用DPC或者DBC、AMB工藝,相對而言工藝可控性更強,工藝流程也較為簡單,費用打樣一般在2000元~5000元不等,看圖紙和工藝要求確認交期和費用。多層陶瓷基板pcb制作工藝多采用HTCC工藝和LTCC工藝,制作工序較為復雜,考慮到層數較多,周期一般在1個月以上。費用成本較高,少則幾萬,多則十幾萬費用。在很多較為高端的產品領域,則需要用到多層陶瓷基板pcb。

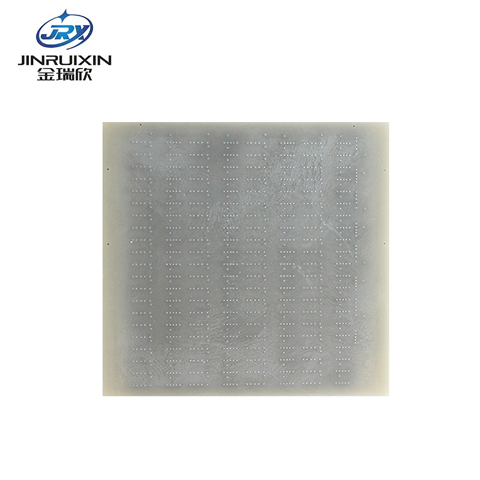

目前金瑞欣在多層陶瓷基板pcb方面有做過三層、4層、9層、十幾層的陶瓷基板pcb,目前客戶反饋優良,歡迎咨詢。
通過公司研發團隊的不懈努力,現已成功研發微小孔板、高精密板、難度板、微型化板、圍壩板等,具備DPC、DBC、HTCC、LTCC等多種陶瓷生產技術,以便為更多需求的客戶服務,開拓列廣泛的市場。
