多層陶瓷基板及其在車載領域的應用

    多層陶瓷基板，薄型化、微型化、具體高強度、高氣密性、高電氣性能。 在光通訊、車載產品、醫療、汽車、照明、能源等領域應用廣泛，今天小編主要來講述多層陶瓷基板的特點以及具體應用。

一， 多層陶瓷基板的特點：

        （1）優秀的材料特性-高剛性材料，封裝后低變形

 （2）機械特性

高強度、高剛性（高楊氏模量）-熱膨脹系數接近硅

（3） 熱特性-高熱導率

（4）電特性-低tanδ

（5）設計靈活度-多層結構-帶腔體結構-埋孔結構

（6）小型化/扁平化設計-京瓷擁有精密、細致的設計規則

（7）對應各種封裝形式

 1次封裝 : W/B 、Flip chip-

 2次封裝 : LCC、SMD、QFP、PGA、DIP

二，多層陶瓷基板制造工藝

（1）Tape Casting（生瓷制造）

將陶瓷原料粉末加工成粘土狀的生瓷膜帶。

（2）Cutting（切割）

將生瓷膜帶切割成方便加工的形狀。

（3）Punching（打孔）

在生瓷膜帶上進行打孔，包括腔體以及通孔。

（4）Via Hole Filling（埋孔）

將導體漿料埋入通孔。

（5）Screen Printing（絲網印刷）

通過絲網印刷形成內部走線。

（6）Lamination（疊層）

將各個層的膜帶按照產品需求進行疊加。

（7）Shaping（切割）

切割成合適的大小。

（8）Cofiring（燒結）

將生瓷膜帶燒結成熟瓷。

（9）Nickel Plating（鍍鎳）

鍍鎳，為后面的釬焊做準備。

（10）Brazing（釬焊）

焊接PIN針。

（11）Ni/Au Plating（鍍鎳、鍍金）

鍍鎳、鍍金，防止導體氧化。

三，多層陶瓷基板在車載領域中的應用

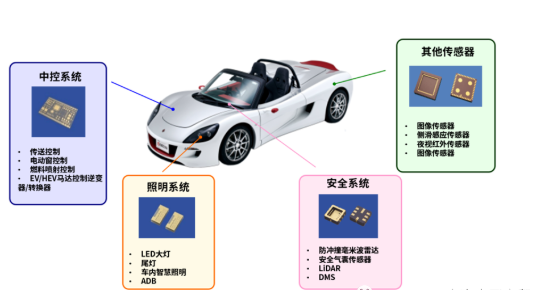

在車載領域，多層陶瓷基板可用于中控系統、照明系統、安全系統及其他傳感器。

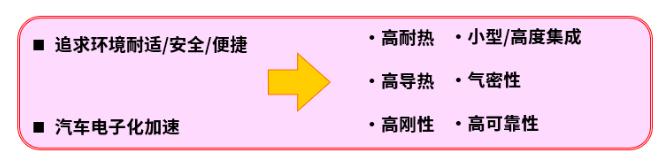

1. 車載市場對基板的要求

隨著汽車自動化駕駛技術的發展，追求車輛安全、便捷的同時對基板也提出了更高的

“要求”?；逡哂懈吣蜔帷⒏邔?dǎo)熱、高剛性等特性，保障汽車在高溫、高震動、含腐蝕性的環境下仍然可以保證信號的高效、靈敏、準確。

       （1）高耐熱

陶瓷本身燒結時的溫度高達約2000℃，因此是良好的耐熱材料。

 （2）高導熱

多層陶瓷基板具有良好的散熱性。

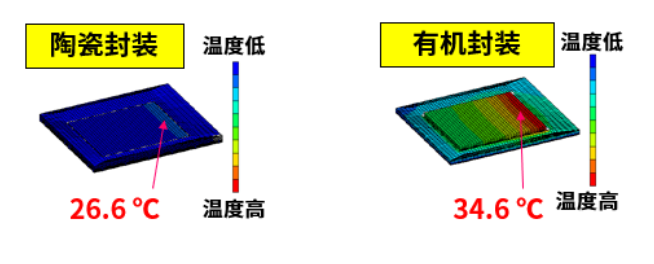

                               散熱性比較

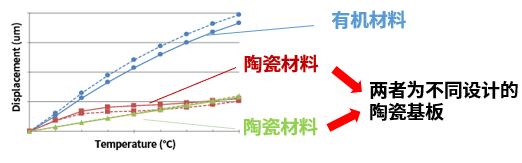

（3）高剛性
多層陶瓷基板擁有高楊氏彈性率，隨溫度的變化形變低。

（4）高楊氏彈性率
（5）小型化，高度集成

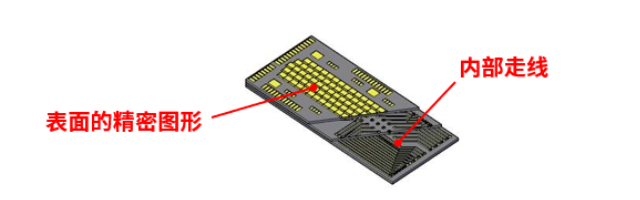

  多層陶瓷基板是采用高強度材料，封裝后低變形，通過腔體構造以及內部走線來實現小型化、薄型化；通過表面的精密圖形以及內部的多層布線來實現高度集成。

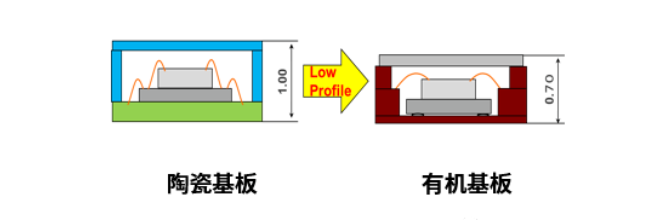

                                                                                            小型化和薄型化

高度集成

 （5）高可靠性
 多層陶瓷基板氣密封裝，可以對應平行封焊、熔封等相對高溫的封裝，實現氣密，在各種嚴苛環境下工作。

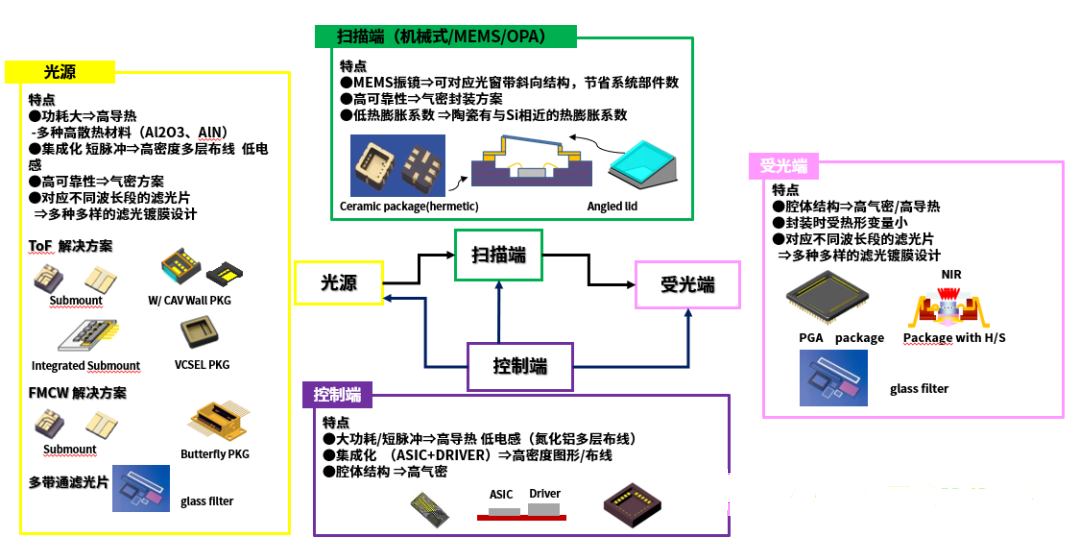

2. 車載雷達LiDAR解決方案

隨著自動駕駛技術的不斷推進，激光雷達被認為是實現高級別自動駕駛不可或缺的關鍵技術，多層陶瓷基板的高耐熱、高導熱、高剛性、高可靠性等優勢為激光雷達提供各種解決方案。

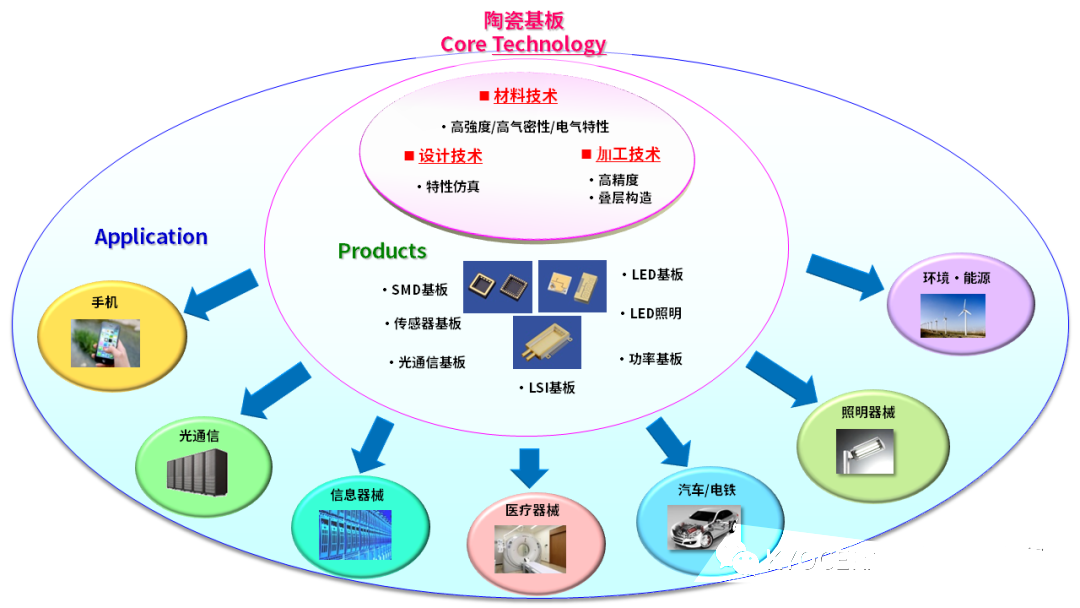

多層陶瓷基板不僅在車載領域發揮著重要的作用，在其它應用芯片的領域，也能發現多層陶瓷基板的“身影”。包括醫療領域、通信領域、環保領域等。

 隨著科技不斷進步，陶瓷基板不斷向微型化、薄型化、輕薄化發展，對產品高氣密性、高導熱性、高電氣性能、高剛性和可靠性提出了更高的需求。金瑞欣可以生產多層陶瓷基板，目前覆蓋的產品領域有醫療器械、高功率半導體、光通信、LED等，歡迎咨詢。
