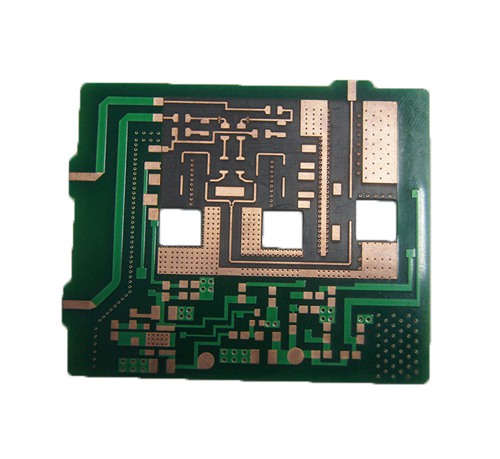

直接反映了整個系統的性能和工作的可靠性關鍵是電路板抗干擾設計。印制電路板的抗干擾設計與具體PCB設計有著密切的關系，這里就收集了全而詳細的PCB抗干擾設計原則分享給大家：

一是去耦電容的配置

（1） 每10個集成電路要增加一片充放電電容（10uf）

（2） 引線式電容用于低頻，貼片式電容用于高頻

（3） 每個集成芯片要布置一個0.1uf的陶瓷電容

（4） 對抗噪聲能力弱，關斷時電源變化大的器件要加高頻去耦電容

（5） 電容之間不要共用過孔

（6） 去耦電容引線不能太長

二是，元器件的配置

（1） 不要有過長的平行信號線

（2） 保證pcb的時鐘發生器、晶振和cpu的時鐘輸入端盡量靠近，同時遠離其他低頻器件

（3） 元器件應圍繞核心器件進行配置，盡量減少引線長度

（4） 對pcb板進行分區布局

（5） 考慮pcb板在機箱中的位置和方向

（6） 縮短高頻元器件之間的引線

三是 地線的設計

（1） 模擬地和數字地分開

（2） 盡量采用單點接地

（3） 盡量加寬地線

（4） 將敏感電路連接到穩定的接地參考源

（5） 對pcb板進行分區設計，把高帶寬的噪聲電路與低頻電路分開

（7） 盡量減少接地環路（所有器件接地后回電源地形成的通路叫“地線環路”）的面積

四是，電源線的設計

（1） 選擇合適的電源

（2） 盡量加寬電源線

（3） 保證電源線、底線走向和數據傳輸方向一致

（4） 使用抗干擾元器件

（5） 電源入口添加去耦電容（10~100uf）

五是.其他設計原則

（1）CMOS的未使用引腳要通過電阻接地或電源

（2）用RC電路來吸收繼電器等原件的放電電流

（3）總線上加10k左右上拉電阻有助于抗干擾

（4）采用全譯碼有更好的抗干擾性

（5）元器件不用引腳通過10k電阻接電源

（6）總線盡量短，盡量保持一樣長度

（7）兩層之間的布線盡量垂直

（8）發熱元器件避開敏感元件

（9）正面橫向走線，反面縱向走線，只要空間允許，走線越粗越好（僅限地線和電源線）

（10）要有良好的地層線，應當盡量從正面走線，反面用作地層線

（11）保持足夠的距離，如濾波器的輸入輸出、光耦的輸入輸出、交流電源線和弱信號線等

（12）長線加低通濾波器。走線盡量短截，不得已走的長線應當在合理的位置插入C、RC、或LC低通濾波器。

（13）除了地線，能用細線的不要用粗線。
