陶瓷基板相對玻纖板，容易碎，相對普通pcb板而言，工藝難度要大很多，需要對工藝技術要求比較高。陶瓷基板制作的過程中有幾個非常重要的工藝環節，今天我們小編一起來分享一下：

         陶瓷基電路板制作工藝-鉆孔

         目前陶瓷基電路板一般都是采用激光打孔的方式，傳統的LTCC、DBC技術正在逐步被DPC代替，而激光技術更加符合印刷電路板高密度互連，精細化發展。通過激光打孔工藝的陶瓷電路板更具有陶瓷與金屬結合力高、不存在脫落、起泡等現象、達到生長在一起的效果，表面平整度高、粗糙率在0.1μm～0.3μm，激光打孔孔徑在0.15mm-0.5mm、甚者能達到0.06mm。

        國外橫向激勵大氣壓CO2激光器由加拿大公司研制而成，與普通激光器相比，其輸出功率可高至一百到一千倍左右，且制作容易。在電磁波譜中，射頻在105-109Hz的頻率范圍，頻射CO2是伴隨著軍事、航天技術的發展而發展的，中小功率射頻CO2激光器具有調制性能優良，功率性穩定，運行可靠性高，使用壽命長等特點。紫外固體YAG廣泛應用于微電子元器件工業中的塑料及金屬等材料。雖然CO2激光打孔的工序比較復雜，生產的微孔孔徑比紫外固體YAG，但CO2激光在打孔中具有效率高、速度快等優勢，在 PCB激光微孔加工中的市場份量能占到八成。

        目前我國的激光打孔技術有了一定的經驗積累和技術進步。相比于傳統的打孔技術，激光打孔技術具有精準度高、速度快、效率高、可規?；炕蚩住⑦m用于絕大多數硬、軟材料、對工具無損耗、產生的廢棄材料少、環保無污染等優勢。

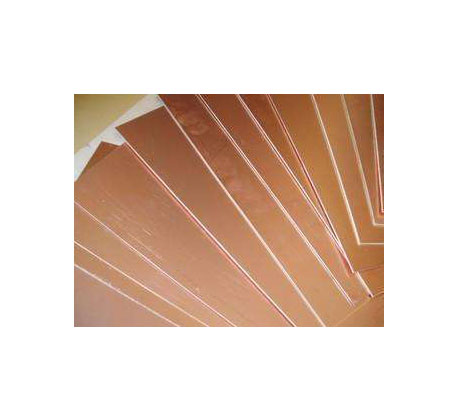

陶瓷基電路板制作工藝-覆銅

如何給陶瓷基板pcb覆銅？

覆銅是指在電路板上沒有布線的區域覆上銅箔，與地線相連，以增大地線面積，減小環路面積，降低壓降，提高電源效率和抗干擾能力。覆銅除了能減小地線阻抗，同時具有減小環路截面積，增強信號鏡像環路等作用。因此，覆銅工藝在陶瓷基板PCB工藝中起著非常關鍵的作用，不完整、截斷鏡像環路或者位置不正確的銅層經常會導致新的干擾，對電路板的使用產生消極影響。

金瑞欣常用的覆銅工藝有dbc工藝和dpc兩種，在DPC工藝中，采用的是電鍍工藝，一般采用濺射工藝在陶瓷表面依次形成以鉻或鈦為材料的粘附層和以銅為材料的種子層，粘附層可以增加金屬線路的粘附強度，銅種子層則起到導電層的作用。

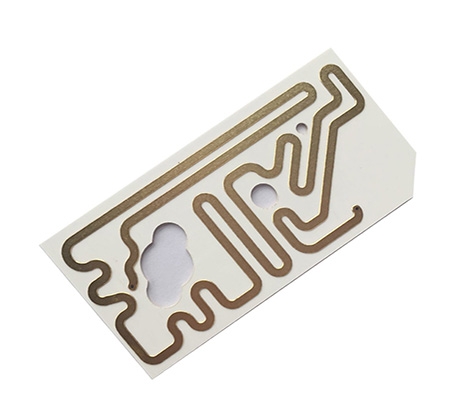

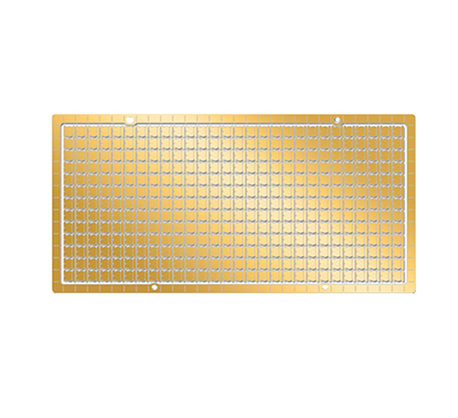

陶瓷基電路板制作工藝-蝕刻

一，陶瓷基電路板蝕刻及其方法

陶瓷基電路板也需要蝕刻，電路圖形上預鍍一層鉛錫抗蝕層，然后通過化學方式將未受保護的非導體部分的銅蝕刻掉，形成電路。  按照工藝方法的不同，蝕刻分為內層蝕刻和外層蝕刻，內層蝕刻采用酸性蝕刻，用濕膜或者干膜作為抗蝕劑；外層蝕刻采用堿性蝕刻，用錫鉛作為抗蝕劑。

1，陶瓷基電路板的堿性蝕刻流程

      褪膜：利用褪菲林液將線路板面上的菲林褪去，露出未經加工的銅面。

蝕刻：利用蝕板液將不需要的底銅蝕刻掉，留下加厚的線路。其中會使用到助劑。加速劑是為了促使氧化反應，防止亞銅錯離子沉淀；護岸劑用于減少側蝕；壓抑劑用于壓抑氨的流散、銅的沉淀以及加速蝕銅的氧化反應。

新洗液：使用不含銅離子的一水合氨，利用氯化銨溶液清除板面殘留的藥液。

整孔：該工序僅適用于沉金工藝。主要除去非鍍通孔中多余的鈀離子，防止在沉金工藝沉上金離子。

褪錫：利用硝酸藥液將錫鉛層褪去。

2，陶瓷基電路板酸性氯化銅蝕刻流程

顯影：利用碳酸鈉的弱堿性將干膜上未經紫外線輻射的部分溶解掉，已經輻射的部

分則保留下來。

蝕刻：根據一定比例的溶液，把溶解了干膜或濕膜而暴露在外的銅面用酸性氯化銅

蝕刻液溶解腐蝕掉。

褪膜：根據一定比例的藥水在特定的溫度、速度環境下將線路上的保護膜溶解掉。

酸性氯化銅蝕刻具有蝕刻速度較易控制、蝕銅效率高、質量好、蝕刻液易再回收利用等特點。

二，蝕刻工藝常見問題及改進方法

1.褪膜不盡

因為藥水濃度偏低；行速過快；噴嘴堵塞等問題會引起褪膜不盡。因此需要檢查藥

水濃度，將藥水濃度重新調整在適當范圍；及時調整速度、參數；疏通噴嘴。

2.板面氧化

因為藥水濃度過高，溫度過高等會導致板面氧化，因此需要及時調整藥水的濃度及

溫度。

3.蝕銅未盡

因為蝕刻速度過快；藥水成分偏差；銅面受污；噴嘴堵塞；溫度偏低等問題會導致

蝕銅未盡。因此需要調整蝕刻運輸速度；重新檢查藥水成分；小心銅面污染；清洗噴嘴預防堵塞；調整溫度等。

4.蝕銅過高

因為機器運轉速度太慢，溫度偏高等原因會導致蝕銅過高的現象，因此要采取調整機速度，調整溫度等措施。

        以上就是小編分享的陶瓷基電路板制作關于鉆孔，覆銅、蝕刻重要環節的講述，金瑞欣特種電路再各個環節的技術都能很好的把控，最終高品質的產品送到客戶手中。金瑞欣特種電路行業積累十年，是專業的陶瓷基電路板加工生產廠家，值得信賴！
