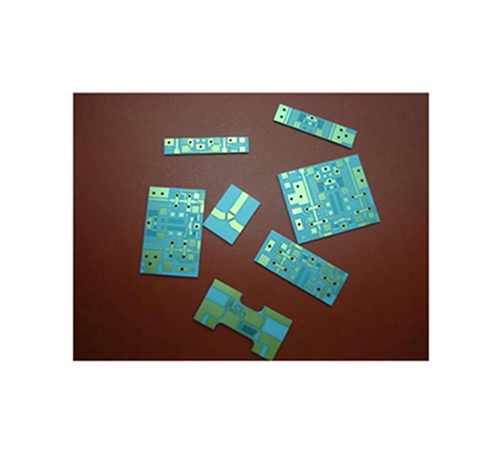

陶瓷薄膜的制備方法即鍍膜技術有蒸鍍、電子束蒸鍍、濺射等,磁控濺射是20世界70年代發展起來的新型鍍膜技術,具有高速(鍍膜效率高)、低溫(襯底升溫小)、低損傷、簡便、清潔、鍍膜設備較為簡單等優點。今天小編就來分享一下磁控濺射技術以及影響因素。
磁控濺射是濺射方法中的一種,射頻磁控濺射制備陶瓷薄膜,一方面可以在大面積基片上面沉積薄膜,另一方面,磁控濺射可以在相對較低的工作氣壓得到較低的沉積率,也可以在較低的基片穩定下,獲得高質量的薄膜。濺射氣壓和濺射頻率會要影響陶瓷基板磁控濺射鍍膜的質量嗎?
隨著濺射氣壓升高,顆粒尺寸幾乎沒有什么變化,樣品中空氣缺陷隨著濺射氣壓的升高而減少。薄膜中主要元素BI具有揮發性,隨著濺射氣壓升高,BI的揮發性得到抑制,滿足形核生長的需要,而且由于晶粒長大和晶界的平直化,都可以減低晶界面積,進而減低界面能,從而使得可以均勻形核,進而使得薄膜中的空隙缺陷減少。同時,隨著濺射氣壓的升高,工作氣體中過量的氧原子覆蓋在顆粒生長表面,阻礙各核之間的合并,長大,從而使得晶粒尺寸在濺射氣壓升高時,沒有太大變化。
相同濺射功率(150W),不同濺射氣壓,隨著濺射氣壓的升高,薄膜衍射峰逐漸增多,這就說明薄膜的相組成增多。同時隨著氣壓的升高,薄膜的結晶情況越來越明顯,但薄膜中開始出現新的衍射峰衍射峰,這主要是因?yàn)殡S著氣壓的升高,原子散射率增大,導致薄膜中鎂、鋯等元素減少,薄膜中各元素摩爾比發生變化的結果。
濺射氣壓升高,介電常數呈上升趨勢,介電損耗呈現下降趨勢,隨著濺射氣壓升高,薄膜的介電常數向最優化靠近,由于陶瓷材料的介電性能與材料中的空位缺陷密切相關,隨著濺射氣壓的升高,薄膜中的空位缺陷減少,從而使得其介電性能提高。
相同的濺射氣壓,隨著濺射功率的升高,薄膜晶粒尺寸沒有太大變化,晶粒結晶度越來越高,晶粒中逐漸出現明顯的棱邊,薄膜致密性逐漸升高。濺射功率不斷升高,一定程度會使得襯底溫度升高,薄膜結構越發精密,表面更加平整;同時高濺射功率可以提高原子沉積到基片表面的擴散能力,部分高能用濺射原子還將造成基片表面出現缺陷,形成新的成核中心,并使得薄膜表面的晶粒緩慢長大。因此,濺射功率增大時,結晶度和致密性得到了提高。
相同濺射氣壓(5Pa),不同濺射功率,結果也不同。隨著濺射功率增大,衍射峰增多,晶化效果逐漸明顯。
測試頻率1Mhz,相同濺射氣壓,不同濺射功率時,對介電性能有影響。濺射功率增大,薄膜結晶度和致密度提高,薄膜介電常數增大,介電損耗降低,在濺射功率達到200w時,薄膜介電性能達到最優值。
由此可見,陶瓷基板薄膜磁控濺射技術,陶瓷薄膜質量的影響方面很多,不同氣壓,不同濺射功率、都會影響鍍膜質量和結果。要做好陶瓷基板磁控濺射技術,對技術的把控要求較高。金瑞欣是陶瓷電路板生產廠家,有十多年PCB行業,三年以上陶瓷電路板制作經驗,陶瓷基板加工技術工藝成熟,設備先進,歡迎咨詢。
