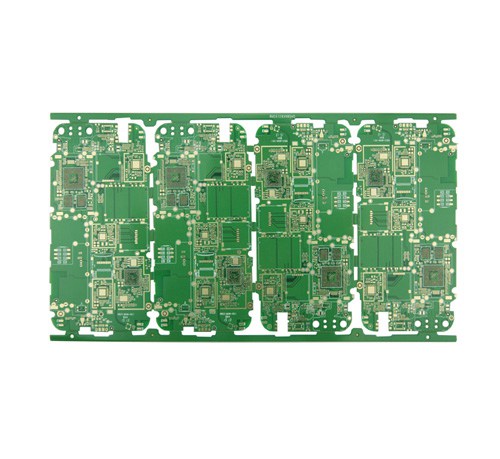

制造HDI板/BUM板中是在有“芯板“的板面上涂覆或?qū)訅航橘|(zhì)層（或涂樹脂銅箔）并形成微導通孔而制成的，這些微導通孔需要經過孔金屬化和電鍍銅來實現這些微通孔來實現層間的電氣互連。今天小編要分享的是HDI/BUM微盲孔的孔化、電鍍時的有哪些特征。

      在有”芯板“的HDI板/BUM板中形成的微通孔的最根本的特征是盲孔。它不像常規的pcb貫穿孔那樣，微導通孔不是穿透整塊HDI/BUM板，而僅在HDI/BUM板制作過程中的一個表面上顯露出孔口來，而其底部是銅導體的表面。這種孔稱為盲孔或盲導通孔。對于這種盲孔進行金屬化和電鍍時，其最大的問題是鍍液的進入和更換方面。

對于貫穿孔來說，如果是垂直式孔化電鍍時，可以通過兩個板面間產生液壓差，這種液壓差將迫使鍍液進入孔內并趕走孔內氣體而充滿于孔內，對于高厚徑（高厚徑比：介質層厚度與微導通孔徑之比）的微小孔，這種液壓差的存在顯得更為重要，接著進行孔化和電鍍，在孔化電鍍時，都要消耗掉孔中鍍液中的部分Cu2?離子，因?yàn)榭字绣円旱腃u2?濃度越來越低。孔化和電鍍的效率越來越小，加上貫穿孔內鍍液流體的效應和電流密度分布不均，因此孔內中心處的鍍層厚度總是低于板面厚度的。為了減少這種鍍層厚度的差別，最根本的方法為：一是提高孔內鍍液的流通量或單位時間內孔內鍍液的交換次數；而是提高孔內的電鍍密度，這顯然是困難的，或者水說是行不通的，以為提高孔內鍍液的電流密度，勢必有扼要提高板面的電流密度，這樣一來，反而造成孔內中心出鍍層厚度和板面鍍層之間厚度更大的差別；三是減少電鍍密度和鍍液中的Cu2?離子的濃度，同時提高孔內鍍液流通了量，這就可以減少板面和孔內之間鍍液中Cu2?離子濃度的差別，這種措施是可以改善板面鍍層和孔內鍍層厚度之間的差異，但是往往要犧牲PCB生產率為代價，這又是人們不希望的；四是采用脈沖電鍍方法，根據不同的高厚徑比的微導通孔，采用相應的脈沖電流進行電鍍的方法，可以明顯的改善pcb板面鍍層和孔內鍍層厚度之間的差別，甚至可以達到相同的鍍層厚度。這些措施對于HDI/BUM板的微導通孔的孔化電鍍是否適用呢？

正如前面說的，HDI板/BUM板的微導通孔在孔化電鍍是在盲孔中進行的，當盲孔的孔深度小或厚徑比小的，實踐已經表面上述的四種電鍍措施都能得到好的效果的，但是盲孔深度高或厚徑比大時，則微導通孔的孔化電鍍的可靠性如何？或者說，盲孔的深度或厚徑比的合適程度如如何控制呢？

對于HDI板/BUM板上厚徑比不大時，采用水平式孔化電鍍應得到可靠性的電氣互連的，而較大厚徑比的盲孔來說，HDI/BUM板下表面的盲導通孔是難于趕走孔內氣體的，甚至連鍍液進入孔都困難，更談不上鍍液在孔內交換問題，除非定期翻轉板面。顯然，采用水平式孔化電鍍HDI/BUM板裝盲導通孔（特別是厚徑比大的，如厚徑比大于0.8）是不及垂直式孔化電鍍的。

以上是金瑞欣作為深圳電路板打樣公司分享的HDI板/BUM微盲孔的孔化、電鍍的特征，這其中相當于比較復雜，工藝要求高。金瑞欣特種電路是專業的HDI埋盲孔板廠家，10年HDI埋盲孔電路板制作經驗；引進先進的激光鉆孔機、盲孔填孔線等設備精密制作；全部使用生益品牌材料，更多詳情可以咨詢金瑞欣特種電路。
