要提升LED發光效率最重要是就是降低LED晶粒陶瓷散熱基板的熱阻，LED陶瓷散熱基板分厚膜陶瓷基板、低溫共燒多層陶瓷、以及薄膜陶瓷基板三種，金瑞欣小編帶您一起看看：

 低溫共燒多層陶瓷

　　低溫共燒多層陶瓷技術，以陶瓷作為基板材料，將線路利用網印方式印刷于基板上，再整合多層的陶瓷基板，最后透過低溫燒結而成，而其國內主要制造商有璟德電子、鋐鑫等公司。而低溫共燒多層陶瓷基板之金屬線路層亦是利用網印制程制成，同樣有可能因張網問題造成對位誤差，此外，多層陶瓷疊壓燒結后，還會考量其收 縮比例的問題。因此，若將低溫共燒多層陶瓷使用于要求線路對位精準的共晶/覆晶LED產品，將更顯嚴苛。

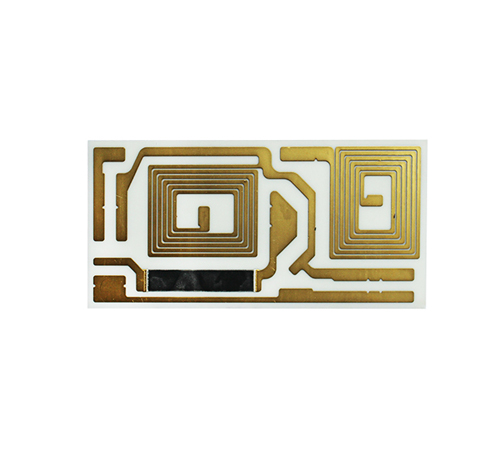

厚膜陶瓷基板

　　厚膜陶瓷基板乃采用網印技術生產，藉由刮刀將材料印制于基板上，經過干燥、燒結、雷射等步驟而成，目前國內厚膜陶瓷基板主要制造商為禾伸堂、九豪等公司。 一般而言，網印方式制作的線路因為網版張網問題，容易產生線路粗糙、對位不精準的現象。因此，對于未來尺寸要求越來越小，線路越來越精細的高功率LED產 品，亦或是要求對位準確的共晶或覆晶制程生產的LED產品而言，厚膜陶瓷基板的精確度已逐漸不敷使用。

薄膜陶瓷基板

　　為了改善厚膜制程張網問題，以及多層疊壓燒結后收縮比例問題，近來發展出薄膜陶瓷基板作為LED晶粒的散熱基板。薄膜散熱基板乃運用濺鍍、電/電化學沉 積、以及黃光微影制程制作而成，具備條件：

　　(1)低溫制程(300℃以下)，避免了高溫材料破壞或尺寸變異的可能性；

　　(2)使用黃光微影制程，讓基板上的線路 更加精確；

　　(3)金屬線路不易脫落…等特點，因此薄膜陶瓷基板適用于高功率、小尺寸、高亮度的LED，以及要求對位精確性高的共晶/覆晶封裝制程。而目前 國內主要以璦司柏電子與同欣電等公司，具備了專業薄膜陶瓷基板生產能力。

　　要提升LED發光效率與使用壽命，解決LED產品散熱問題即為現階段最重要的課題之一，LED產業的發展亦是以高功率、高亮度、小尺寸LED產品為其發展 重點，因此，提供具有其高散熱性，精密尺寸的散熱基板，也成為未來在LED散熱基板發展的趨勢?，F(xiàn)階段以氮化鋁陶瓷基板，LED厚膜氧化鋁陶瓷板，COB陶瓷電路板備受市場歡迎。
