哪些因素影響LTCC多層陶瓷基板的性能

LTCC多層陶瓷電路板在射頻電路系統廣泛應用，LTCC多層電路基板，制作復雜且流程較長，對品質把控的難度較大，對工藝水平的要求較高。首先采用生瓷粉料通過流延形成生瓷帶，然后在各層生瓷帶進行沖孔、通孔金屬漿料填充、電路圖形印刷、電阻印刷，最后將各層生瓷片對位疊層、壓合后在850℃～900℃的溫度下燒結為一體，形成多層陶瓷電路。那么影響LTCC多層陶瓷電路板品質性能的影響因素都是哪些呢？

一，htcc多層陶瓷基板收縮率較偏差

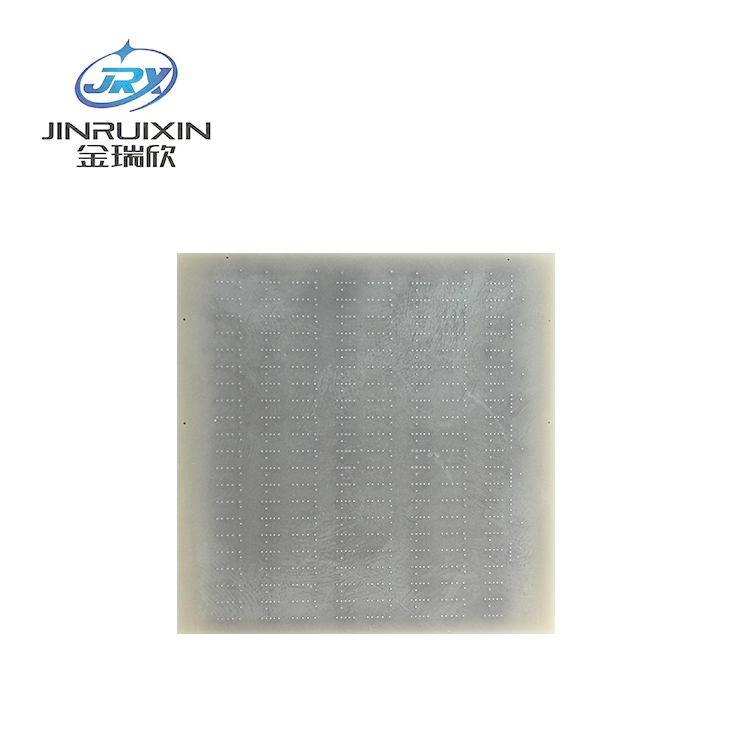

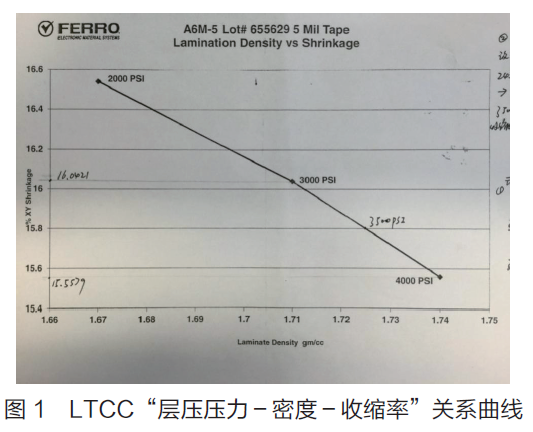

LTCC收縮率與其密度有直接關系，密度越大收縮率越小，密度越小收縮率越大，反應到工藝參數上來，密度與層壓壓力相對應，因此可以通過調控層壓壓力來改變LTCC產品的收縮率，使之達到設計要求，如下圖所示是LTCC材料廠商提供的本批次材料“層壓壓力－密度－收縮率”關系曲線。

但是上述廠家給出的“等靜壓壓力－收縮率”曲線是基于白瓷進行燒結后測量的，而實際LTCC 基板由于存在金屬通孔、印刷金屬導線，這些金屬的收縮率不同于白瓷收縮率，因此相同層壓壓力下LTCC產品的收縮率與白瓷的收縮率有一定差異，需要進一步研究其規律，積累工藝數據，進行層壓壓力相應的調整。

二，htcc多層陶瓷基板的翹曲度

        htcc多層陶瓷基按的翹曲度主要有三個方面的問題：

（1）燒結原因：燒結工藝與基板翹曲度、收縮率有直接關系，LTCC基板的燒結過程實際是一個放熱吸熱反應的過程。排膠階段（室溫至500℃左右）基板中有機物分解揮發，質量減輕；燒結階段（700℃～850℃左右）基板發生結晶和析晶反應，伴隨反應的進行，基板收縮。因此低溫階段、高溫階段的燒結時間，升溫速率與基板收縮程度、翹曲程度關系密切，需要優化燒結曲線，通過試驗調整排膠階段升溫速率、時間，燒結階段升溫速率、時間，各階段空氣流量等重要工藝參數。

（2）基板結構及金屬分布問題：LTCC 基板的結構也是決定LTCC 基板燒結翹曲度的關鍵因素，當LTCC 基板上存在多種規格的空腔結構時，其結構難以均衡對稱，同時由于LTCC 基板上含有大量通孔及密集金屬導線，這些都難以均勻分布，這樣就容易導致其翹曲度超差。

（3）漿料選用問題：不同銀漿、金漿與生瓷帶熱膨脹系數匹配性不同，因此大面積印刷層選用不同漿料時對基板翹曲度的影響尤為明顯。

三，htcc通孔層間對位偏差

LTCC 基板層間對位偏差與打孔精度、生瓷片自身收縮情況、各層印刷導體情況，疊層對位精度等眾多因素相關，是控制的難點，因此需要對整個工藝流程進行監控，找出主要影響因素，進行優化控制。按照帶膜工藝流程進行LTCC制造，對全過程進行錯位監控，具體如表1所示：

 本輪試驗通過全流程跟蹤監測，由表1數據可知，帶膜生瓷片在撕膜后會有一個應力的釋放，導致較大變形，其中主要形變方向為生瓷流延方向，表現為放大，范圍約為40μm～70μm，垂直于流延方向則表現為收縮，范圍約為10μm～20μm，是帶膜工藝通孔錯位的主要原因。

由此可見，要做好HTCC多層陶瓷電路板，要通過技術能力有效的把控和優化這三個方面參數指標，以實現更好的品質性能。更多HTCC多層陶瓷基板的問題可以咨詢金瑞欣特種電路。
