厚銅pcb因?yàn)?/span>PCB用途和信號的電流大小厚度而不同,厚銅pcb的銅厚是如何實現制作的呢?小編一起來分享一下,厚銅pcb的界定和制作厚銅板的方法:

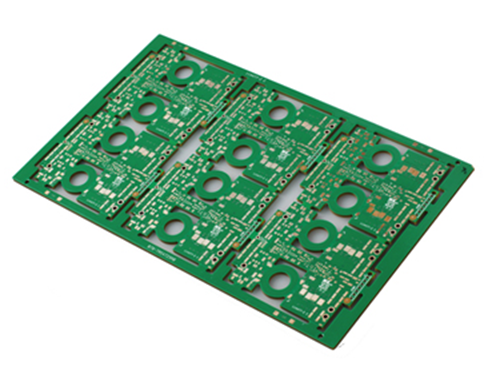

線路板行業中對厚銅板沒有明確定義,一般習慣將完成銅厚≥2oz的板稱之為厚銅板。大部分的電路板使用35um的銅箔厚度,這主要取決于PCB用途和信號的電壓/電流大小。對于要過大電流的PCB,部分會用到70um銅厚,105um銅厚,極少還會有140um等。
一般2oz的成品銅厚,手工印一次絲印不足以填平線路間的溝壑,必須印兩次阻焊。
所以在線路板制作時一般遇到2oz以及更厚的,就會在阻焊時備注:厚銅板,需二次絲印。以達到線路不發紅,線路面阻焊厚度大于10um的效果。
線路板的孔銅并不會是越厚越好,所有的數據都需要根據客戶的要求制作的??蛻粢笞龅蕉嗌倬妥龅蕉嗌?,自然這個也不能完全一致,只是一定要在客戶允許的誤差內。
鍍銅一般會有一次銅、二次銅,一次銅的主要目的是為二次銅蝕刻的時候提供足夠的銅厚,以保證二次銅蝕刻后銅厚能夠符合客戶的標準要求。
厚銅線路板一般可以加工6oz,3oz,2oz厚銅板,一般需要多層絲印和多層阻焊和多層沉銅,以滿足客戶需求。深圳金瑞欣特種電路是專業的厚銅電路板打樣專家,10年厚銅板制作經驗。引進先進的銅厚檢測儀、電感測量?jī)x、微電阻測量?jī)x保障厚銅電路板的功能品質;全部使用生益、聯茂等品牌厚銅板材,用心做好產品和服務。更多詳情可以咨詢金瑞欣特種電路。
通過公司研發團隊的不懈努力,現已成功研發微小孔板、高精密板、難度板、微型化板、圍壩板等,具備DPC、DBC、HTCC、LTCC等多種陶瓷生產技術,以便為更多需求的客戶服務,開拓列廣泛的市場。
