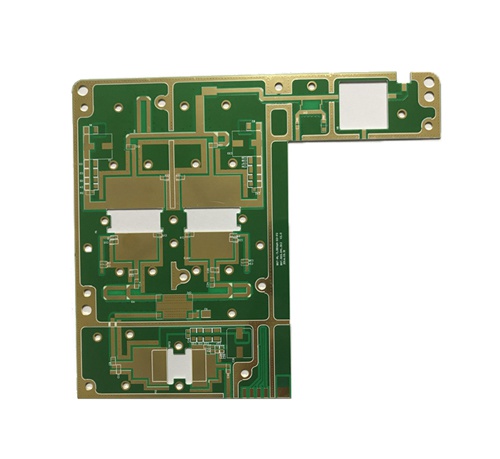

高頻板制作流程比普通板要復雜多，前后涉及到圖形轉移，壓合，機械鉆孔，電鍍，AOI等前后十幾個核心流程。小編今天先分享一下 圖形轉移。圖形轉移依次做前處理，曝光，DES等

　　2.1.前處理：

　　PTFE材料采用化學清洗方式做處理。

　　2.2.壓膜：依據正常作業方式作業

　　2.3.曝光：

　　A.手動對位曝光時：每5片清潔一次底片，每1片清潔一次機臺。

　　B.需要采用10倍放大鏡對位，對準度控制在+/-1.5mil范圍內。

　　C.走自動曝光機，PE值設定≤50um。

　　D.有菲林對接時，每生產25PNL用10倍放大鏡檢查一次對菲林準度度，且需要選用4mil厚度的菲林進行生產。

　　2.4.DES（酸性蝕刻）

　　A.先制作首板，量測四角和中間位置共五點（不夠5點時，全量）MI指示量測的線寬（如下圖，1-5點），控制于中值才可以生產。

　　B.單面線路產品線路面朝下蝕刻，雙面線路的產品密線路面朝下蝕刻，量產時每30塊抽量1塊線寬，量測對角線方向的三點（1，5，4或2，5，3）即可。

　　C.線寬量測時必須采用線寬線距量測儀進行量測，依據上設計標準。

　　D.測量線路毛邊，控制蝕刻因子：無電鍍銅，蝕刻因子≥3.5，有電鍍銅，蝕刻因子≥3。

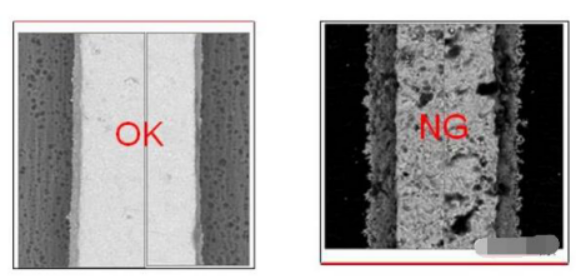

E.微帶線：無殘銅、無缺口、無毛刺、線路輪廓邊緣光滑，采用1300XSEM測量，邊緣輪廓毛刺≤3um，如下圖：

深圳金瑞欣是專注定制高頻板的廠家，擁有10年PCB制作經驗，主要全部使用盡快品牌高頻材料，ROGERS，ALON，TACONIC 等高頻材料，采用先進設備生產，具體可以咨詢金瑞欣。
