多層pcb板，需要壓合，壓合之前要對各層排板。多層板或基板在壓合前，需將內層板，半固化片與銅皮等各種散材與鋼板，牛皮紙墊料等，完成上下對準/落齊，或套準之工作，待送入壓合機進行熱壓，這種事前的準備工作稱之為排板。小編今天講述一下pcb內層制作排板的三種方法。

pcb排板使用的銅箔 ：

PCB行業中使用的銅箔主要有兩類：電鍍銅箔及壓延銅箔。

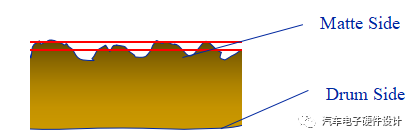

通常使用的為電鍍銅箔，一面光滑,稱為光面(Drum Side), 另一面是粗糙的結晶面,稱為毛面(Matte Side)。

首先看一下pcb排板使用的基材：

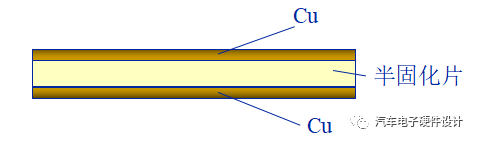

基材又稱覆銅板，它是通過半固化片在高溫高壓下將銅箔粘結在一起制成的不同規格厚度的印刷電路板的原材料。

pcb排板使用的半固化片：

半固化片（Prepreg是Pre-pregnant的英文縮寫）是樹脂與載體合成的一種片狀粘結材料。

A.樹脂:是一種熱固型材料，為高分子聚合物，目前常用的為環氧樹脂。

B.玻璃纖維布(Glass fabric)：是一種無機物經過高溫融合后冷卻成為 一種非結晶態的堅硬的，然后由經紗，緯紗縱橫交織形成的補強材料。

Pcb電路板排板壓合的種類：

梢釘壓板法。（Pin Lam)

將各內層板，半固化片以及銅皮，先用梢釘予以定位，預疊后再去進行高溫壓合，這種小面積之排壓方法，稱之為梢釘壓板法。

大型排壓法。（Mass Lam)

將各內層以及夾心的半固化片，先用熱熔\鉚釘予以定位鉚合，外加銅皮后再去進行高溫壓合，這種簡化快速又加大面積之排壓法，還可按基板式的做法增多“開口數”（Opening)，既可減少人工并使產量增加的方法，稱之為大型排壓法。

以上是小編分享的幾種排板方法，相信您對pcb內層制作的細節有一個進一步的了解了，當然出了排板，還有排板流程和工藝等等，后續在一一分享。如果你有更更多多層板需要了解可以咨詢金瑞欣官網，金瑞欣10年電路板打樣生產經驗，注意經營多層板，厚銅板，高密度板。
