第五屆IMT-2020(5G)峰會召開后，5G網絡在華為試點，5G作為第五代移動通信系統，在速率上比4G理論上可以快100倍，在信號強度大了這么多的情況下，相應的信號頻率也會大很多，隨著硬件設備也要升級。高頻陶瓷pcb將受益5G市場。

高頻陶瓷pcb在5G網絡應用的原理

了解，未來5G網絡將部署超過現有站點 10 倍以上的各種無線節點，在宏站覆蓋區內，站點間距離將保持 10 m 以內，并且支持在每 1 km2 范圍內為 25 000個用戶提供服務 。同時也可能出現活躍用戶數和站點數的比例達到 1∶ 1的現象， 即用戶與服務節點一一對應。密集部署的網絡拉近了終端與節點間的距離，使得網絡的功率和頻譜效率大幅度提高，同時也擴大了網絡覆蓋范圍，擴展了系統容量，并且增強了業務在不同接入技術和各覆蓋層次間的靈活性。

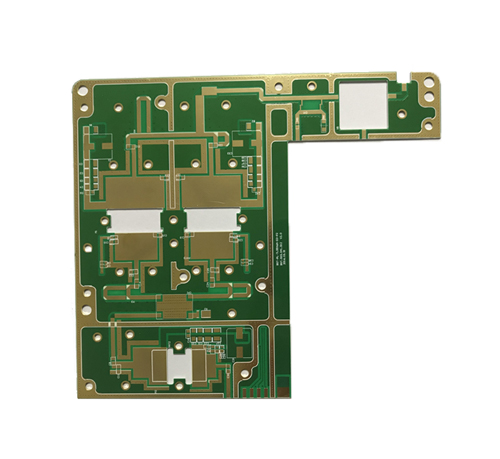

高頻陶瓷pcb為我5G硬件設備的載體，在高頻傳輸方面還必須要比之前4G使用的硬件好很多。同樣的的硬件的使用也會是以前的10倍以上。主要是高頻陶瓷PCB的傳輸損害小。目前傳輸損耗最小的電路板就是陶瓷電路板了，在通信行業早已被廣泛使用，高頻損耗小就代表著需要的無限節點會更少，在成本上，會有非常大的差距。

在傳輸損耗方面，高頻陶瓷PCB的傳輸損耗低主要是因?yàn)橐韵聨c(diǎn)：

　     1、其本身陶瓷基板的的原因，這種材料上的先天優勢是其他電路板不可比擬的。因?yàn)槠浣殡姵?shù)低，所以介質損耗小，導電能力強。

2、同時也受其導熱系數的影響，在高導熱系數下，熱阻值小了，傳輸損耗自然也就小了

3、因?yàn)榕c電路和基板有關，所以結合度是非常大的一個考驗，只有超高的結合度才能保證電信號的完美傳輸。陶瓷電路板在這塊就做的非常好，其采用最新技術，使電路與陶瓷完美結合，自然也就在通信應用上大占優勢。

高頻傳輸已經是中國乃至世界非常關注的課題，通訊領域的發展必將帶動產業的變革和創新。深圳市金瑞欣特種電路是專業的陶瓷PCB打樣和中小批量生產廠家，有著10多年pcb制作經驗，主營高頻板，陶瓷板等線路板，在通訊高頻領域積累了很多經驗。
