薄膜陶瓷電路基板應用特點

薄膜陶瓷電路板基板是高集成化、高精密度、高導熱率的基板，在半導體包括晶體管、二級管 、電阻和電感器等元件散熱起到了非常重要的作用。

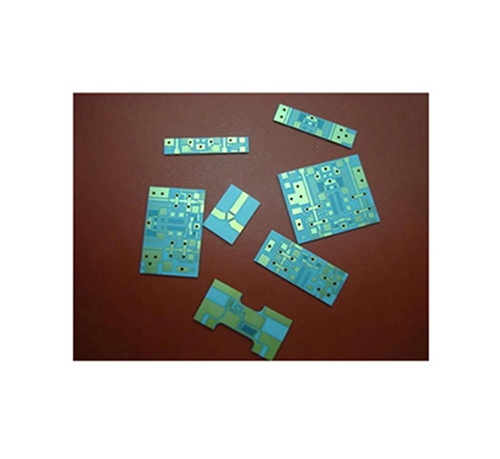

一，薄膜電路基板是高集成電路應用的重要器件

薄膜電路是將整個電路的晶體管、二極管、電阻、電容和電感等元件以及它們之間的互連引線，全部用厚度在1微米以下的金屬、半導體、金屬氧化物、多種金屬混合相、合金或絕緣介質薄膜，并通過真空蒸發、濺射和電鍍等工藝制成的集成電路。

薄膜集成電路中的有源器件，即晶體管，有兩種材料結構形式：一種是薄膜場效應硫化鎘或硒化鎘晶體管，另一種是薄膜熱電子放大器。更多的實用化的薄膜集成電路采用混合工藝，即用薄膜技術在玻璃、微晶玻璃、鍍釉和拋光氧化鋁陶瓷基片上制備無源元件和電路元件間的連線，再將集成電路、晶體管、二極管等有源器件的芯片和不使用薄膜工藝制作的功率電阻、大容量的電容器、電感等元件用熱壓焊接、超聲焊接、梁式引線或凸點倒裝焊接等方式，就可以組裝成一塊完整的集成電路。

二，陶瓷薄膜電路基板的應用

采用薄膜技術來制造薄膜電路是薄膜領域中一個重要分支。薄膜電路主要特點：制造精度比較高（薄膜線寬和線間距較小），可實現小孔金屬化，可集成電阻、電容、電感、空氣橋等無源元件，并且根據需要，薄膜電路可以方便地采用介質制造多層電路。薄膜多層電路是指采用真空蒸發、濺射、電鍍等薄膜工藝以及濕法刻蝕和干法刻蝕（反應離子刻蝕、等離子刻蝕、激光刻蝕）等圖形形成技術，在拋光的基板（陶瓷、硅、玻璃等材料）上制作導體（Cu或Au等）布線與絕緣介質膜（PI或BCB等）相互交疊的多層互連結構。

薄膜多層電路技術，由于具有互連密度高、集成度高、可以制造高功率電路、整個封裝結構具有系統級功能等突出特點，在微波領域的應用很有競爭力，特別是在機載、星載或航天領域中，其體積小、重量輕、可靠性高的特點更加突出，是一種非常有潛力的微波電路模塊（低噪聲放大器、濾波器、移相器等）、甚至需求量越來越大的T/R組件基板制造技術。

三，陶瓷薄膜電路基板的特點

（1）布線密度高，體積可以很小、重量很輕；

（2）集成度高，可以埋置電阻、電感、電容等無源器件以及有源芯片；

（3）高頻特性好，可用于微波及毫米波領域；

（4）承受功率密度高，可選用高導熱的金屬、金剛石、陶瓷或鋁炭化硅復合材料等作基板，制造高密度高功率多層基板。

薄膜多層互連基板與其它類型的基板相比，具有如下明顯的缺點：

（1）工藝采用串形方式，成品率相對低，制造成本高；

（2）制造層數受限制。

薄膜多層電路技術由于具有明顯的優點和缺點，因此在制造T/R組件的選擇上，可以有兩種方案。第一，可以采用薄膜技術在陶瓷基板或金屬基板上直接制造T/R組件（4~5），發揮薄膜高精度、高集成度、高功率的性能，這種方法成本較高； 第二，將薄膜技術和其他多層電路技術（如厚膜技術、HTCC、LTCC等）結合起來（6-8），制造T/R組件，揚長避短，既發揮其他基板容易實現多層的特點，從而克服薄膜技術本身制造層數不足的缺點，又能發揮薄膜技術本身的高精度、高性能特長。

1，采用 HTCC做T/R組件的基板，是充分利用了高溫共燒陶瓷（HTCC）和薄膜多層的優點，而又避開其不足。HTCC的優點是熱導率高、易實現多層；其缺點是由于采用的電阻率高的Mo、W等漿料制作導帶，微波損耗較大。薄膜多層互連技術的優點：線條精度高，采用Cu、Au等電阻率低的材料作導帶，微波損耗??；其缺點是耐功率不足、多層成本高。基于 HTCC的薄膜多層互連技術可以將電源線、地層、信號線布在HTCC中， 以滿足耐功率需要并減少薄膜多層層數。功率芯片可以通過焊接的方式貼在HTCC的凹腔中，有利于散熱。微帶線及芯片精細互連線可以作在少數幾層HDI層中，滿足微波性能的需要。

2， LTCC基板上薄膜集成 T/R組件

這種技術是將LTCC和薄膜技術集成在一起，在采用杜邦951或943生瓷制造的LTCC板上，不用拋光等處理，直接制造精細薄膜電路圖形。利用LTCC容易實現多層的特點，把直流電源線、控制信號線做在不同的層上，還可埋置電阻、電容等無源器件。選用杜邦951或943生瓷，是因?yàn)橹瞥傻腖TCC損耗比較小。利用薄膜的高精度特點，把無源器件（如Lange耦合器、濾波器、電阻網絡、衰減器、功率分配器等）集成在LTCC表面。實用中薄膜圖形典型的線條及間距20微米，膜層厚度5微米；NiCr層充當電阻層和粘附層。

結語：陶瓷薄膜電路基板與傳統的在陶瓷基板實施薄膜工藝相比，薄膜技術在T/R組件的應用有兩個明顯的新的趨勢，一是，在高導熱的金屬、合金、復合材料（ Al/SiC）上采用多層薄膜工藝，制造T/R組件，提高了組件耐功率性能，并且利于封裝；還可根據設計需要把芯片貼裝在表面的凹腔內，減短了金絲鍵合的長度或者不用鍵合，減小了或克服了寄生效應，改善組件性能；二是在其他多層基板（如HTCC或LTCC）上，實施薄膜工藝制造T/R組件，充分發揮HTCC或LTCC易實現多層及埋置無源器件的優點以及薄膜工藝高精度、低損耗的優點，對減小T/R組件基板尺寸、改善組件的電性能和熱性能有重要意義。更多陶瓷薄膜電路基板的問題可以咨詢金瑞欣特種電路，金瑞欣陶瓷基板加工多年，熟悉的薄膜制作工藝，精密度高，國內很多高校、研發機構、上市公司等3000多加企業單位合作，值得信賴。
