隨著大功率電子器件向小型化、高頻化發展，直接鍍銅陶瓷基板（DPC）因其高導熱性、高精度線路及低溫工藝優勢，成為封裝領域的核心材料。然而，金屬化層與陶瓷基體的結合力不足，仍是制約DPC可靠性的關鍵瓶頸。本文從材料、工藝及界面設計角度，系統分析影響結合力的核心因素，并提出針對性解決方案。

一、影響DPC金屬化層結合力的核心因素

1. 陶瓷基片表面狀態

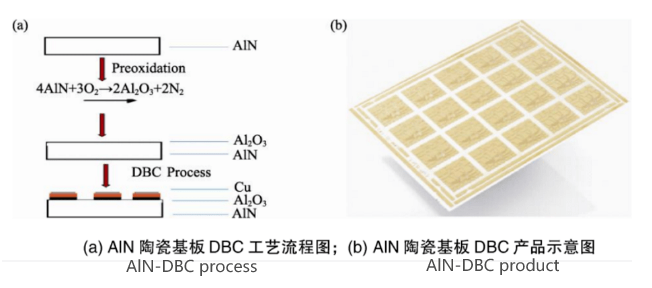

陶瓷基片的表面粗糙度、清潔度及化學活性直接影響金屬層的附著機制。首先，陶瓷表面適度粗化（粗糙度Ra＜0.3μm）可通過機械嵌合效應增強與金屬化層的結合力，但過度粗糙會導致電鍍液殘留和氣孔缺陷。其次，陶瓷基片表面的殘留污染物（如氧化物、有機物）會阻礙金屬原子與陶瓷表面的化學鍵合，可通過等離子清洗或酸洗工藝去除。再次，譬如AlN陶瓷表面易形成氧化鋁層，可通過預氧化處理（如850℃熱處理）生成Al?O?過渡層，來提升與金屬的潤濕性。

2. 過渡層材料與結構設計

過渡層是連接陶瓷與銅層的關鍵界面，其選擇直接影響化學鍵合與熱應力分布。由于Ti、Cr等活性金屬因高擴散系數和強氧化傾向，可形成穩定的TiN、Cr?O?等化合物，提升界面結合強度。此外，還可以采用多層結構設計，即采用梯度過渡層（如Ti/Cu、Cr/Ni/Cu）可緩解熱膨脹系數差異，降低界面應力。有研究表明，Ti/Cu雙層結構可使結合力提升至15N/mm2以上。

3. 金屬沉積工藝參數

PVD（物理氣相沉積）與電鍍工藝的協同控制是結合力優化的核心。PVD濺射參數有濺射功率（＞5kW）、基板溫度（200-300℃）及真空度（＜5×10?3Pa），濺射工藝參數會直接影響金屬薄膜的致密度與結晶取向。需要注意的是，過高的功率可能會導致膜層內應力積累。電鍍填孔時，合適的脈沖電鍍參數（推薦占空比30%-50%，頻率1kHz），可提高通孔填充率至95%以上，減少孔內的空洞缺陷。

4. 陶瓷與金屬材料的熱膨脹系數失配

陶瓷（AlN的熱膨脹系數4.5×10??/℃，Al?O?的熱膨脹系數6.8×10??/℃）與銅（17×10??/℃）的存在較大的熱膨脹差異，會導致DPC陶瓷基板在熱循環下出現金屬化層與陶瓷的界面剝離問題。研究表明，當溫度變化超過150℃時，AlN基DPC陶瓷基板界面剪切應力可達200MPa，遠超多數過渡層的抗拉強度。

二、提升結合力的關鍵技術方案

1. 表面預處理工藝優化

l 激光微結構加工：采用飛秒激光在陶瓷表面制備微坑陣列（直徑10-20μm，深度5μm），通過機械鎖合效應使結合力提升30%。

l化學活化處理：使用HF-NaOH混合溶液蝕刻AlN表面，暴露更多Al活性位點，促進Ti/Al界面反應生成Al?Ti金屬間化合物。

2. 界面過渡層創新設計

l納米復合過渡層：可在Ti層中摻雜納米Al?O?顆粒（粒徑50nm），可降低熱膨脹系數差異，同時通過釘扎效應抑制裂紋擴展。

l非晶態金屬層：采用磁控濺射制備非晶Cr層（厚度100nm），其無晶界結構可均勻分散應力，使界面結合力提高至20N/mm2。

3. 鍍膜與電鍍工藝協同調控

l低溫高能濺射技術：引入離子輔助沉積（IAD），在150℃以下制備高密度Ti膜，減少熱應力對陶瓷基板的損傷。

l梯度電鍍工藝：采用分段電流密度（0.5-3A/dm2）控制銅層晶粒尺寸，表層納米晶（＜50nm）可提高抗疲勞性能。

4. 后處理工藝強化

l退火處理：在H?/N?混合氣氛中（400℃×2h）退火，促進Cu/Ti界面擴散，形成連續固溶體結構，結合力提升25%。

l表面合金化：在銅層表面電鍍Ni-P合金（厚度2μm），其低熱膨脹系數（13×10??/℃）可緩沖熱應力。
