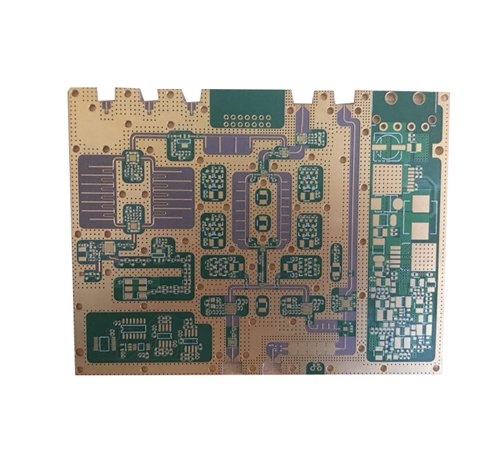

聚四氟乙烯pcb，是高頻微波板的一種，今天一起看看上面聚四氟乙烯印制板的工藝流程。

接到客戶訂單，工程制作完成后的生產流程：下料→鉆孔→孔處理 PTH →全板電鍍→ 光成像→ QC→ 圖形電鍍→ 蝕刻  →防氧化處理→ QC →阻焊 →熱風整平→ 外形加工 →包裝 →出貨。

工藝過程中應注意一下事項：

1）光成像、印阻焊工序。在制板允許放在插板架上，其余各工序應隔膠片裝塑料框運送或存放，這是因為聚四氟乙烯板材較軟、價貴，在運轉搬運過程中應嚴防碰傷、扭曲變形、插花等缺陷發生。存放板材的原則是不能立放，只許平放，否則易引起翹曲。

2）蝕刻后的板基材微觀粗糙表面易弄壞，因此蝕刻后不許機械制板，手指不許觸及到圖形內，以防破壞表面基材，造成阻焊劑附著力不良。

3）聚四氟乙烯板的圖形線路是傳導高頻訊號的，同FR4印制板倡導直流電流是兩個完全不同的概念。因此，對線寬/間距，線厚度要求都是嚴格的，此外，有的客戶除對線寬、線厚作為公差限制外，對阻焊膜厚度也會提出嚴格公差的要求。

4）板子表面壓傷、凹炕、劃傷、缺口、板表污漬都會影響訊號的傳輸，都屬于致命的質量缺陷。全過程應注意戴白色手套，取拿板輕拿輕放，雙手夾拿板邊，防手指觸及圖形線路。

    以上是金瑞欣分享的聚四氟乙烯pcb的制作工藝，其中的注意事項詳細您也是比較明白的，如果您想了解更多工藝和制作需求，可以咨詢金瑞欣特種電路，他們是一家專業的高頻電路板生產廠家，品牌進口材料值得信賴。
