在很多高電流和高電壓領域電阻起到的作用非常的大，可以有效的緩解電流電壓過大產生的熱量和應力，幫助元器件更好的正常運行。今天小編就來分享一些電阻為何使用陶瓷基板？電阻陶瓷基板一般都有哪些？

一，陶瓷基板的優異性能讓電阻陶瓷基板受用廣泛

陶瓷基板采用高純度無機材料為原料，經過精確控制化學組成及均勻度，再經過一定方式成形，最后高溫?zé)Y(jié)而成，其具有足夠高的機械強度、低介電常數、低熱膨脹系數、高熱導率、良好的化學穩定性等優點。

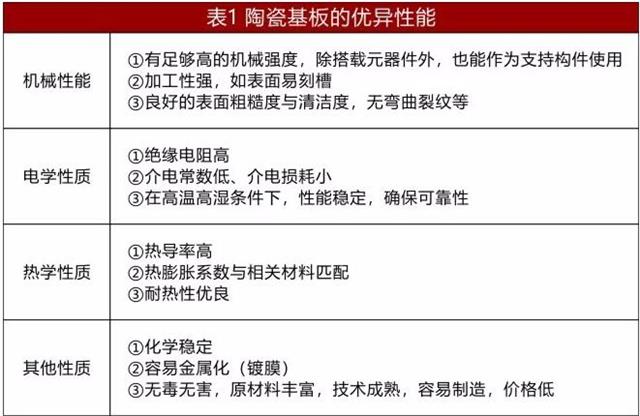

陶瓷基板的優異性能

無論是薄膜還是厚膜電阻，陶瓷基板的機械性能和電器性能對電阻的膜層很大的影響作用，主要體現在以下幾個方面：

 陶瓷基板的介電損耗

      對于基板材料來說，還有一個重要特性——介電損耗。其由介電材料中極化電流滯后電壓相位角的正切來表征，它與信號頻率和電路分布參數C、R的關系是：

δ稱為損耗角。δ值大，信號會以發熱的形式發送損耗，甚至消失，對于高頻應用來說，介電損耗極為重要。

       陶瓷基板的表面粗糙度

表面粗糙度，是指連續表面上峰點、谷點與中心線的平均偏差，用Ra表示，單位為um。表面粗糙度越小，則表面越光滑。而表面粗糙度參數，對電阻膜層的連續性有重要影響。舉一個極端例子：對于薄膜電阻器而言，若薄膜膜層厚度僅為200?~400?（0.02um~0.04um），此厚度的膜層覆蓋在1um（10000?）的粗糙表面上，電阻元素沿高山和深谷蔓延，而非均勻分布，結果是電阻器的實際阻值和標稱阻值差異很大，有較大可能形成不完全的、斷裂的、有裂紋的不連續膜。

陶瓷基板的熱導率

一些大功率應用中，要求陶瓷基板具有很好的散熱性能，需要采用高熱導率基板，如AlN基板和BeO基板等。對于電阻而言，采用高熱導率基板可以實現相同尺寸下更大的額定功率。

介電常數

信號傳輸速度v與基板介電常數的平方根成反比。因此，對于高速回路，要求基板有更低的介電常數。

熱膨脹系數

對于不同元件，對熱膨脹系數要求不同。對于半導體芯片，要求基板的熱膨脹系數與Si越接近越好，因此可以大大降低大規模集成電路運行-停止溫度循環中產生的應力，此應用一般采用SiC基板。對于金屬箔電阻而言，箔片的熱膨脹系數與陶瓷基板的熱膨脹系數需經過嚴格的測算和匹配，才能實現極低的溫度系數，因此基板的熱膨脹系數是重點考量的因素。

電阻陶瓷基板一般常用的分為哪些？

電阻氧化鋁陶瓷基板：

1. 從現實情況來看，電阻器中使用最廣泛的是Al2O3基板，同時其加工技

術與其他材料相比也是最先進的。按含氧化鋁(Al2O3)的百分?jǐn)?shù)不同可分為：75瓷、96瓷、99.5瓷。氧化鋁含有量不同，其電學性質幾乎不受影響，但是其機械性能及熱導率變化很大。純度低的基板中玻璃相成分較多，表面粗糙度大。純度越高的基板，越光潔、致密、介質損耗越低，但是價格也越高。所以薄膜電阻和厚膜電阻，他們所采用的氧化鋁基板也不完全相同。

      2.電阻氮化鋁陶瓷基板：

氮化鋁陶瓷是以氮化鋁粉體為主晶相的陶瓷。相比于氧化鋁陶瓷基板，絕緣電阻、絕緣耐壓更高，介電常數更低，其熱導率是Al2O3的7~10倍，熱膨脹系數（CTE）與硅片近似，這對于大功率半導體芯片至關重要。在生產工藝上，AlN熱導率受到殘留氧雜質含量的影響很大，降低含氧量，可明顯提高熱導率。目前工藝生產水平的熱導率達到170W/(m·K)以上已不成問題。

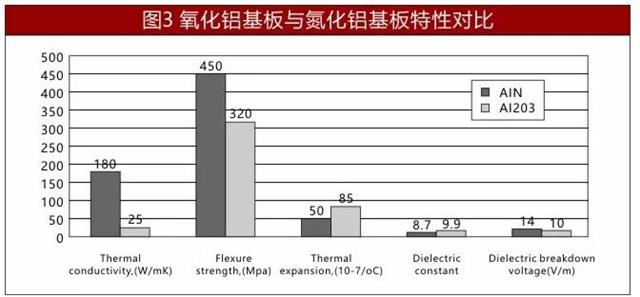

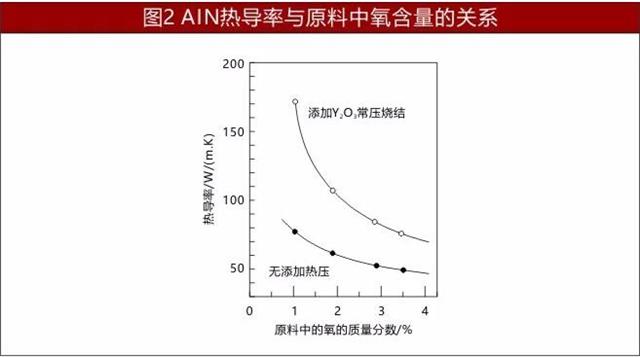

以下是圖2：AIN氮化鋁陶瓷基板熱導率與原料中氧含量的關系以及圖3|：氮化陶瓷基板與氧化鋁陶瓷基板特性對比。

3.關于氮化鈹陶瓷基板：

      氧化鈹基板的熱導率是Al2O3基板的十幾倍，適用于大功率電路，而且介電常數又低，可用于高頻電路。BeO基板一般用作大功率微波散熱基板。缺點是BeO粉塵與蒸汽的毒性對人體傷害很大，存在環境污染問題。因此現在多用氧化鋁陶瓷基板和氮化鋁陶瓷基板。

                                                                                                                                   部分?jǐn)?shù)據來源：開步電子微服平臺
