超厚銅PCB多層板通常12oz以上或者15oz的超厚銅板，目前業內普遍都是采用電鍍沉銅逐次增厚后，多次阻焊印刷輔助的積層方式或采用超厚銅箔來實現超厚銅印制電路板的制造。工藝銅的厚度目前最多只能達到0.41 mm（12 oz/ft2），超過此銅厚加工超厚銅多層板將變得非常困難，目前暫無該方面的技術突破。今天小編來分享15oz以內厚銅PCB多層板廠家闡述厚銅多層PCB制造工藝：

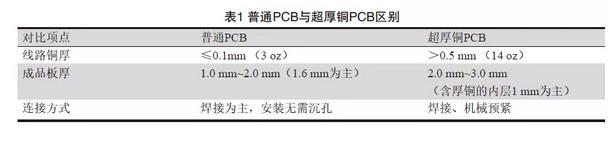

普通PCB與超厚銅PCB的區別如表1所示。本文主要研究了一種制造超厚銅多層PCB的新工藝方法，借鑒疊層母排生產工藝，采用銅板嵌入式壓合技術，經過工藝優化，實現了0.5 mm（14 oz/ft2）以上的超厚銅多層印制板的制造。

      超厚銅多層PCB制造工藝

      1.1 疊層結構

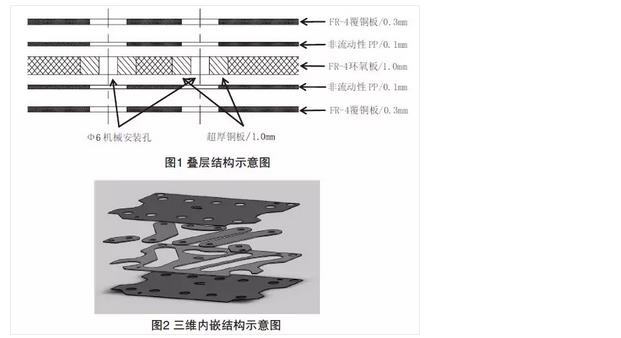

      本文主要研究的是一款超厚銅三層板，內層銅厚度為1.0 mm，外層銅厚度為0.3 mm，外層最小線寬線距為0.5 mm，疊層結構如圖1所示。其中表面層采用的是FR4覆銅板（玻璃纖維環氧樹脂覆銅板），厚度為0.3 mm，單面蝕刻處理，粘接層采用的是非流動性PP片（半固化片），厚度為0.1 mm，超厚銅板內嵌于與FR-4環氧板對應孔結構處，如圖2所示。

      1.2  工藝流程

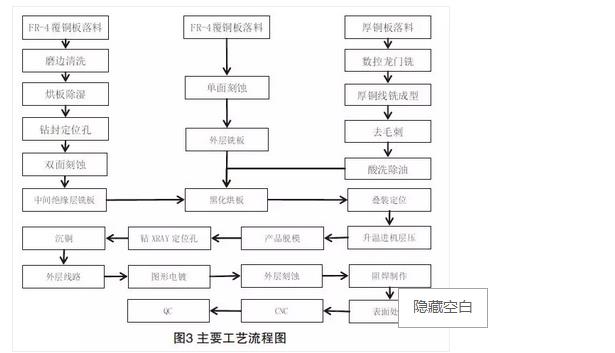

      超厚銅PCB加工工藝流程如圖3所示，主要機加工有表層和中層銑板、厚銅板數銑，經過表面處理后，疊裝于整體模具內升溫壓合，脫模后按照PCB常規工藝流程完成成品制作。

      1.3  關鍵工藝加工方法

      1.3.1  超厚銅內層疊合技術

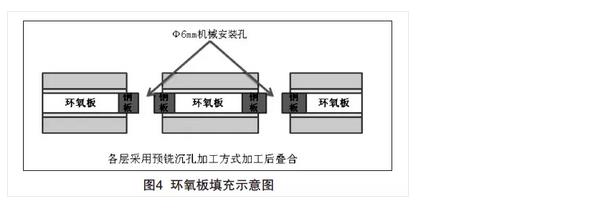

      超厚銅內層疊合：超厚銅若采用銅箔將難以達到此厚度，本文超厚銅內層采用1 mm電解銅板，為常規材料易于采購，經銑床直接加工成型；內層中銅板外輪廓采用同等厚度的FR4板（玻璃纖維環氧樹脂板）加工成型作為整體填充，為了利于疊壓并保證其與銅板周邊的配合緊密，如圖4結構所示兩輪廓的間隙值控制在0~0.2 mm之內。在FR4板的填充作用下，解決了超厚銅板的銅厚問題，并且保證了疊合后壓合緊密和內部絕緣問題，使得內層銅厚度的設計可以大于0.5 mm。

      1.3.2  超厚銅黑化技術

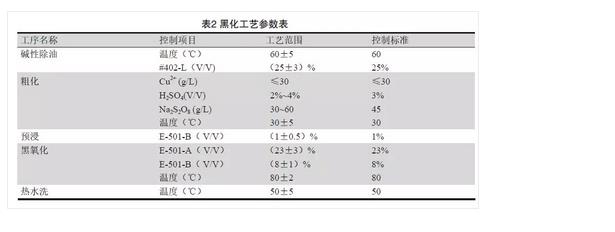

      超厚銅在層壓前表面需做黑化處理，銅板黑化可增加銅面與樹脂接觸表面積，并增加高溫流動樹脂對銅的潤濕性，使樹脂深入氧化層空隙，在硬化后展現強勁的附著力，提高了壓合效果。同時改善可層壓白斑現象與和烘烤試驗（287 ℃±6 ℃）后造成的板面泛白、氣泡等問題。具體黑化參數如表2所示。

      1.3.3  超厚銅PCB層壓技術

      因內層超厚銅板與周邊填充用的FR-4板厚度存在制造誤差，厚度不可能完全一致，如果采用常規層壓方式壓合，容易產生層壓白斑、分層等缺陷，壓合難度大。為了降低了超厚銅板層的壓合難度與保證尺寸精度，經試驗驗證，用整體式壓合模具結構，模具上、下模板采用鋼模，硅膠墊作為中間緩沖層，通過設置合適的層壓溫度、壓力、保壓時間等工藝參數，達到了層壓效果，也解決了超厚銅層壓白斑和分層等技術問題，滿足超厚銅PCB板的壓合要求。

     （1）超厚銅PCB層壓方式。

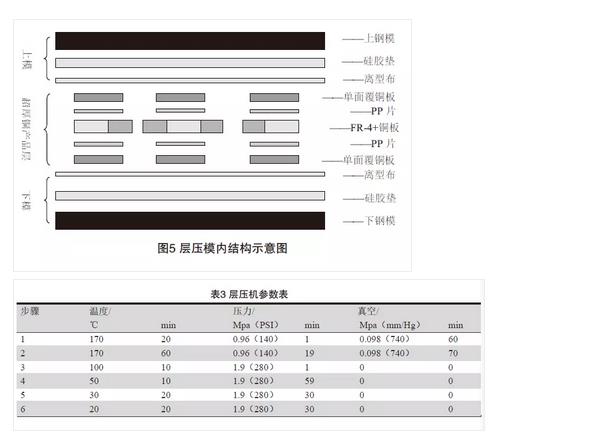

       超厚銅層壓模具內產品的疊放層次如圖5所示。由于非流動性PP樹脂的流動性低，若使用常規覆形材料牛皮紙，無法使PP片均勻受壓，導致壓合后出現白斑、分層等缺陷，厚銅板PCB產品在疊壓過程中需要使用硅膠墊作為關鍵緩沖層，其在壓合中起到均勻分布壓力的作用。另外為解決壓合問題，將層壓機中的壓力參數由2.1 Mpa（22 kg/cm2）調至為2.94 Mpa（30 kg/cm2），并根據PP片的特性將溫度調整為最佳融合溫度170℃。

（2）超厚銅PCB層壓參數如表3所示。

（3）超厚銅PCB層壓效果。

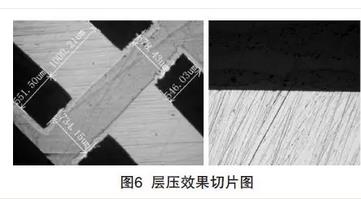

      依據GJB362B-2009中4.8.5.8.2章節進行試驗后，按4.8.2檢驗PCB時應無超過3.5.1.2.3章節（表面下缺陷）允許的起泡和分層。PCB試樣符合3.5.1外觀和尺寸要求，并對其進行顯微剖切，并按4.8.3進行檢驗，符合3.5.2規定的要求。切片效果如圖6所示。從層壓切片狀況來看，線路填充飽滿，無微縫氣泡。

      1.3.4  超厚銅PCB流膠控制技術

      與一般PCB加工不同，其外形和器件連接孔在疊壓前就已經完成，如果流膠嚴重會影響連接處的圓度和尺寸，外觀和使用無法達到要求；此次工藝開發中也試驗過先壓合后銑外形的工藝路線，但對后期的外形銑要求控制嚴格，尤其是加工內層厚銅連接部位，其深度精度控制非常嚴，合格率極低。

選擇合適的粘接材料、設計合理的器件結構，是研究的難點之一。為解決層壓后普通半固化片導致的溢膠外觀問題，采用流動性低的半固化片（生益：SP120N），該粘接材料具有樹脂流動度低、柔韌，耐熱性和電性能優異等特點，并根據溢膠特性，對特定位置的半固化片輪廓進行放量，利用切繪的方式加工特定形狀輪廓。同時實現了先成型后壓合的工藝過程，壓合后外形即成型，無需再次數控銑外形加工。使得PCB在壓合后流膠現象得到了解決，保證了超厚銅板層壓后連接面無流膠且壓合緊密。

     2 超厚銅pcb成品規格和測試

     2.1  超厚銅PCB產品規格

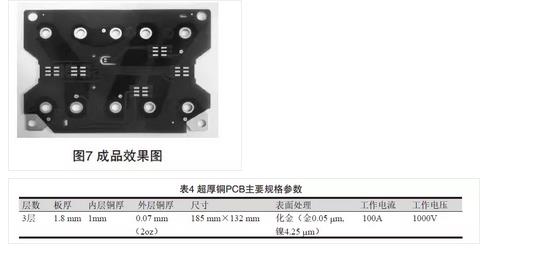

     超厚銅PCB產品規格參數表4和成品效果如圖7

     2.2  成品可靠性測試

     2.2.1  耐壓測試

     將超厚銅PCB樣品中的各極進行耐壓測試，測試電壓為AC1000V，1 min無擊、閃絡現象。

     2.2.2  大電流溫升測試

     設計相應的連接銅板將該超厚銅PCB樣品中各極串聯，接入大電流發生器，按相應的測試電流分別測試。測試結果見表5：

從表5中的溫升情況來看，超厚銅PCB整體溫升比較低，能滿足實際使用要求（一般溫升要求在30 K以下）。超厚銅PCB大電流溫升與其結構有關，不同的厚銅結構溫升會有一定差異。

     2.2.3  熱應力測試

      熱應力試驗要求：依據GJB362B-2009剛性印制板通用規范對樣品進行熱應力試驗后，目測，無分層、起泡、焊盤起翹、白斑等缺陷。

      PCB試樣外觀和尺寸滿足要求后，需應對其進行顯微剖切。因?yàn)榇藰悠穬?nèi)層厚銅過厚，無法進行金相剖切，故此樣品在287 ℃±6 ℃下進行熱應力試驗后，僅對其外觀進行目測檢測。

      測試結果為：無分層、起泡、焊盤起翹、白斑等缺陷。

     3，總結

      本文提供了一種超厚銅多層PCB的制造工藝方法，通過技術創新和工藝改進，有效解決了目前超厚銅多層PCB銅厚的限制，攻破了常見的加工技術難題如下：

     （1）超厚銅內層疊合技術：有效解決了超厚銅材料選用問題，采用預銑成型加工無需蝕刻，有效避免了厚銅板蝕刻技術難題；通過FR-4填充技術保證了內層的壓合緊 密和絕緣難題；

     （2）超厚銅PCB層壓技術：有效解決了層壓白斑和分層問題，找到了一種新的壓合方式和解決方案；

      （3）超厚銅PCB流膠控制技術：有效解決了壓合后流膠問題，保證了預銑外形再壓合的工藝實施。

                                                                                                                                                                                        （內容來源：《印制電路信息》5月刊）
