傳感器是一種檢測裝置，能感應到被測量的信息，并能將感應到的信息，按一定規則改換成為電信號或其他所需方式的信息輸出，以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求。跟著工業技術的進步，小型化、智能化、集成化的傳感器已成為未來趨勢，由此MEMS傳感器應運而生。

  MEMS的全稱是微型電子機械體系（Micro-ElectroMechanical System），微機電體系是指可批量制造的，將微型組織、微型傳感器、微型執行器以及信號處理和控制電路、直至接口、通訊和電源等集成于一塊或多塊芯片上的微型器件或體系。作為物聯網時代電子信息作業的“大米”，MEMS傳感器選用微電子和微機械加工技術制造，與傳統的傳感器比較，它具有體積小、重量輕、成本低、功耗低、可靠性高、適于批量化出產、易于集成和結束智能化的特征。一起在微米量級的特征尺寸使得它可以結束某些傳統機械傳感器所不能實現的功用。

  MEMS傳感器的種類依據其作業作用、作業原理、作業環境的不同種類繁多，今日首要介紹的是其間的一種：MEMS壓力傳感器?，F(xiàn)在的MEMS壓力傳感器有硅壓阻式壓力傳感器和硅電容式壓力傳感器，兩者都是在硅片上生成的微機械電子傳感器。

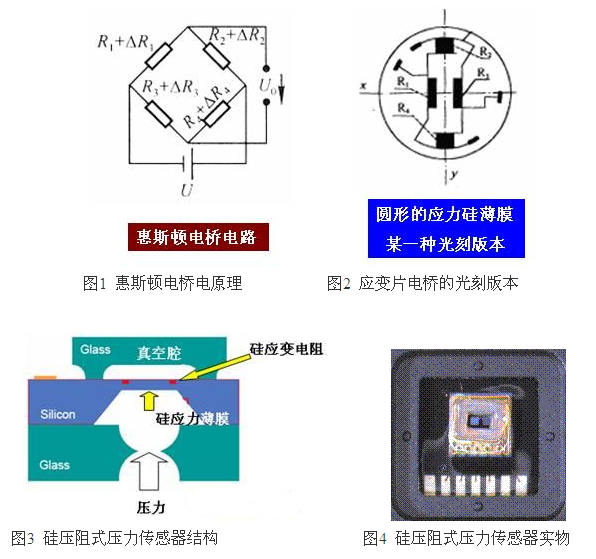

（1）MEMS硅壓阻式壓力傳感器選用周邊固定的圓形的應力杯硅薄膜內壁，選用MEMS技術直接將四個高精密半導體應變片刻制在其表面應力最大處，組成惠斯頓測量電橋，作為力電改換測量電路，將壓力這個物理量直接改換成電量，其測量精度能達0.01%～0.03%FS。硅壓阻式壓力傳感器結構如圖3所示，上下二層是玻璃體，中心是硅片，硅片中部做成一應力杯，其應力硅薄膜上部有一真空腔，使之成為一個典型的絕壓壓力傳感器。應力硅薄膜與真空腔觸摸這一面經光刻生成阻應變片電橋電路。當外面的壓力經引壓腔進入傳感器應力杯中，應力硅薄膜會因受外力作用而悄悄向上興起，發生彈性變形，四個電阻應變片因此而發生電阻變化，損壞原先的惠斯頓電橋電路平衡，電橋輸出與壓力成正比的電壓信號。圖4是封裝如IC的硅壓阻式壓力傳感器什物相片。

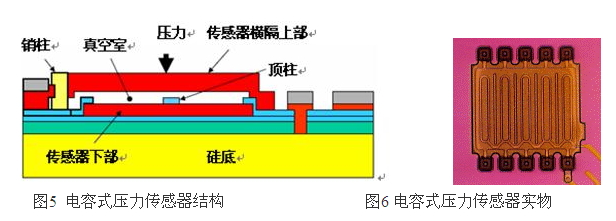

（2）電容式壓力傳感器運用MEMS技術在硅片上制造出橫隔柵狀，上下二根橫隔柵成為一組電容式壓力傳感器，上橫隔柵受壓力作用向下位移，改變了上下二根橫隔柵的間距，也就改變了板間電容量的大小，即△壓力=△電容量（圖5）。電容式壓力傳感器什物如圖6。

   MEMS傳感器的加工工藝需要用到MEMS技術，依據已經相對成熟的微電子技術、集成電路技術及其加工工藝。它與傳統的IC工藝有許多相似之處，如光刻、薄膜堆積、摻雜、刻蝕、化學機械拋光工藝等，可是有些復雜的微結構難以用IC工藝結束，有必要選用微加工技術制造。微加工技術包括硅的體微加工技術、表面微加工技術和特別微加工技術。體加工技術是指沿著硅襯底的厚度方向?qū)枰r底進行刻蝕的工藝，包括濕法刻蝕和干法刻蝕，是結束三維結構的重要辦法。表面微加工是選用薄膜堆積、光刻以及刻蝕工藝，通過在犧牲層薄膜上堆積結構層薄膜，然后去除犧牲層釋放結構層結束可動結構。

   DPC技術從理論研制到結束工業化批量出產。金瑞欣DPC薄膜陶瓷金屬化工藝，其特征是在各種陶瓷基材上濺射一層結合力杰出的金屬材，基材的運用范疇廣泛，包括單晶硅片，玻璃基（SiO2），氮化硅，碳化硅，氧化鋁，氮化鋁，氧化鋯，ZTA，金剛石，藍寶石等。陶瓷電路板在新能源、轎車電子、電力電子、智能傳感、5G通訊、智慧照明、生物醫療、航空航天等范疇廣泛運用。處理芯片發熱、型號安穩輸出、傳感測量精準等商場痛點。

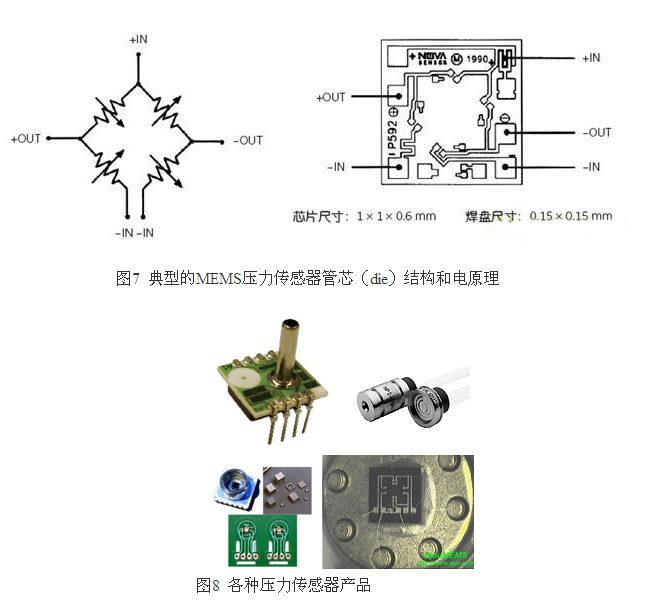

   MEMS壓力傳感器封裝工藝—管芯結構和電原理如圖7所示，左是電原理圖，即由電阻應變片組成的惠斯頓電橋，右是管芯內部結構圖。典型的MEMS壓力傳感器管芯可以用來出產各種壓力傳感器產品，如圖8所示。MEMS壓力傳感器管芯可以與外表放大器和ADC管芯封裝在一個封裝內（MCM），使產品設計師很簡單運用這個高度集成的產品設計。

   MEMS壓力傳感器廣泛運用于轎車電子：如TPMS、發動機機油壓力傳感器、轎車剎車體系空氣壓力傳感器、轎車發動機進氣歧管壓力傳感器（TMAP）、柴油機共軌壓力傳感器；消費電子：如胎壓計、血壓計、櫥用秤、健康秤，洗衣機、洗碗機、電冰箱、微波爐、烤箱、吸塵器用壓力傳感器，空調壓力傳感器，洗衣機、飲水機、洗碗機、太陽能熱水器用液位控制壓力傳感器；工業電子：如數字壓力表、數字流量表、工業配料稱重等。跟著物聯網時代的逐步到來，傳感器現正被廣泛運用于包括各類智能終端、智能轎車、生物醫療等在內的很多新興范疇，需求量日積月累。

   伴跟著下游運用范疇的開展，MEMS壓力傳感器逐步由單一的、僅起到壓力數據搜集作用的器件向調集多種數據搜集和處理為一體的智能傳感器開展。壓力傳感器、陀螺儀、溫度傳感器等多種傳感器以及其他功用器件集為一體，結束高度智能化，為拓展下游運用端結束多維度數據搜集供給條件。在國家政策的大力支持下，國內MEMS作業的研制與出產體系正在不斷完善，上下游供應鏈的布局也在如火如荼的開展中。作為高新技術企業的一員，金瑞欣特種電路科技有限公司”的美好愿景，秉承“用心服務客戶，供給定心產品”的偉大使命，盡力為國家結束這一戰略性布局盡力斗爭！
