碳化硅陶瓷基板在汽車領域的應用

 相比硅基功率半導體，碳化硅功率半導體在開關頻率、損耗、散熱、小型化等方面存在優勢，隨著特斯拉大規模量產碳化硅逆變器之后，更多的企業也開始落地碳化硅產品。本文主要介紹碳化硅陶瓷基板產品的應用方向。

一，應用方面

       車載領域，功率器件主要用在DCDC、OBC、電機逆變器、電動空調逆變器、無線充電等需要AC/DC快速轉換的部件中（DCDC中主要充當快速開關）。

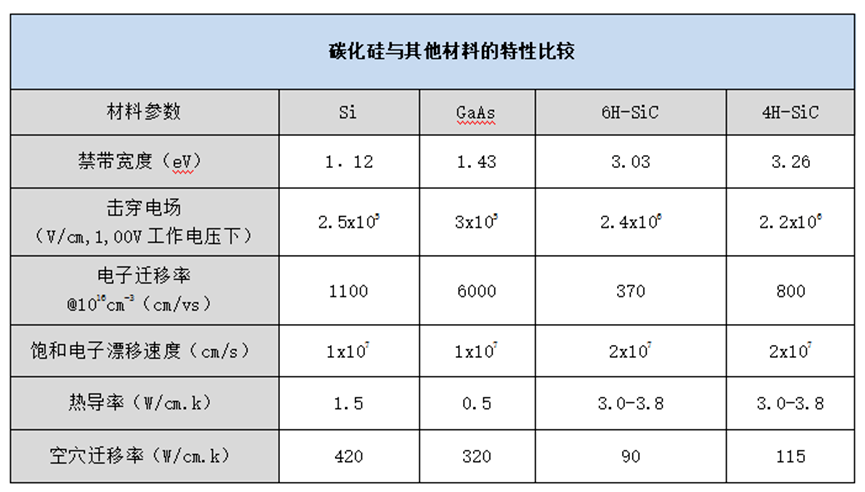

        相比硅基材料，碳化硅材料擁有更高的臨界雪崩擊穿場強（3×106V/cm）、更好的導熱性能（49W/mK）和更寬的禁帶（3.26eV）。禁帶越寬，漏電流也就越小，效率也越高。導熱性能越好，則電流密度就越高。臨界雪崩擊穿場越強，則可以提升器件的耐壓性能。

       因此在車載高壓領域，由碳化硅材料制備的MOSFET和SBD來替代現有的硅基IGBT和FRD的組合能有效提升功率和效率，尤其是在高頻應用場景中降低開關損耗。目前最有可能在電機逆變器中實現大規模應用，其次為OBC和DCDC。

在800V電壓平臺中，高頻的優勢使得企業更傾向選擇碳化硅MOSFET方案。因此目前800V電控大部分規劃碳化硅MOSFET。

平臺級別的規劃有現代E-GMP、通用奧特能（Ultium）-皮卡領域、保時捷PPE、路特斯EPA，除保時捷PPE平臺車型未明確搭載碳化硅MOSFET外（首款車型為硅基IGBT），其他車企平臺均采用碳化硅MOSFET方案。

800V車型規劃的話就更多了，長城沙龍品牌機甲龍、北汽極狐S HI版、理想汽車S01和W01、小鵬G9、寶馬NK1、長安阿維塔E11均表示將搭載800V平臺，此外比亞迪、嵐圖、廣汽埃安、奔馳、零跑、一汽紅旗、大眾等也表示800V技術在研。

從Tier1供應商800V訂單獲取的情況來看，博格華納、緯湃科技、ZF、聯合電子、匯川均宣布獲得800V電驅動訂單。

而在400V電壓平臺中，碳化硅MOSFET則主要處于高功率以及功率密度和高效率的考量。如現在已經量產的特斯拉Model 3\Y后電機，比亞迪漢后電機峰值功率200Kw左右（特斯拉202Kw、194Kw、220Kw，比亞迪180Kw），蔚來從ET7開始以及后續上市的ET5也將采用碳化硅MOSFET產品，峰值功率為240Kw（ET5為210Kw）。此外，從高效率角度來考慮部分企業也在探索輔驅用碳化硅MOSFET產品的可行性。

除電控產品外，部分企業在OBC和DCDC產品中也逐步采用碳化硅MOSFET產品，如欣銳科技已經在小三電（OBC產品）中采用該方案。

綜合來看，僅電控產品來看碳化硅MOSFET在800V平臺的應用確定性要強于400V平臺，而對于小三電產品中，當下最大的制約因素為材料成本，短期替代性不強。

可見碳化硅陶瓷基板用于汽車逆變器等產品，具體更好的強度、導熱性能、以及有效減少損耗，和漏電的風險等。需要做碳化硅陶瓷基板的汽車制造商可以找金瑞欣特種電路加工碳化硅陶瓷基板。
