激光在陶瓷基板PCB加工中的應用

隨著微電子行業的不斷發展，電子元器件逐漸朝著微型化、輕薄化的方向發展，對精度的要求也越來越高，這勢必對陶瓷基板的加工程度提出越來越高的要求。從發展趨勢來看，激光加工陶瓷基板PCB的應用有著廣闊的發展前景！

陶瓷基板pcb的應用需要激光加工技術

在輕薄化、微型化等發展趨勢下，傳統的切割加工方式因精度不夠高，已無法滿足需求。激光是一種非接觸式的加工工具，在切割工藝上較傳統加工方式有著明顯的優勢，在陶瓷基板PCB加工中發揮了非常重要的作用。陶瓷基板是大功率電子電路結構技術和互連技術的基礎材料，結構致密，且具有一定的脆性。傳統加工方式，在加工過程中存在應力，針對厚度很薄的陶瓷片，很容易產生碎裂。

激光加工陶瓷基板PCB的優勢分析

陶瓷材料具有良好的高頻性能和電性能，并具有高導熱性，化學穩定性和熱穩定性，是用于生產大規模集成電路和電力電子模塊的理想封裝材料。激光加工陶瓷基板PCB是微電子行業重要的應用技術。該技術高效，快速，準確，具有很高的應用價值。

激光加工陶瓷基板PCB的優勢：

1、由于激光的光斑小、能量密度高，切割質量好，切割速度快；

2、切縫隙窄，節省材料；

3、激光加工精細，切割面光滑無毛刺；

4、熱影響區小。

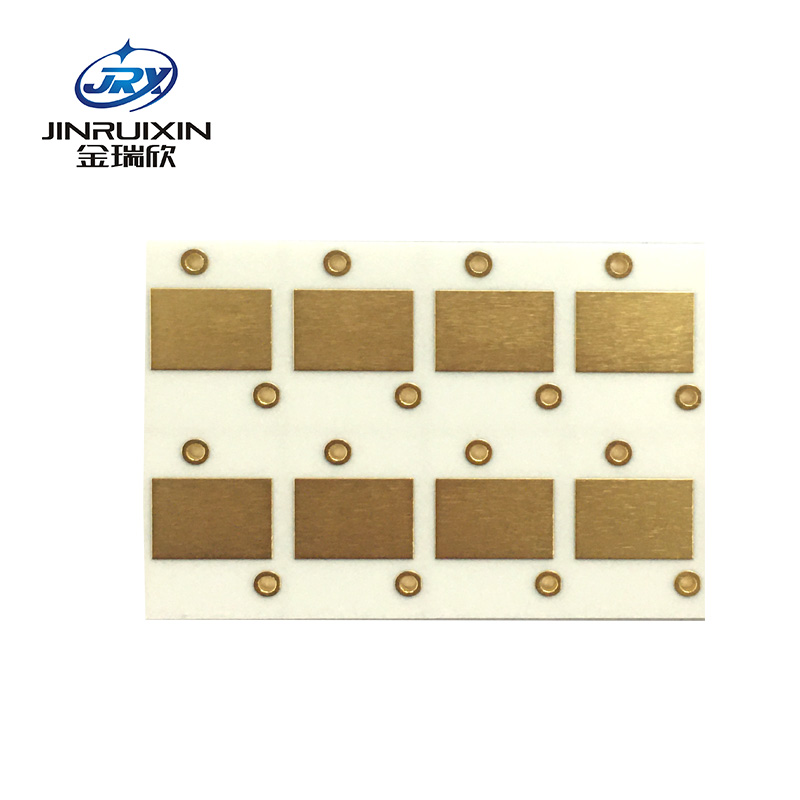

陶瓷基板PCB相對玻纖板，容易碎，對工藝技術要求比較高，因此通常采用激光打孔技術。

激光打孔技術具有精準度高、速度快、效率高、可規?；炕蚩住⑦m用于絕大多數硬、軟材料、對工具無損耗等優勢，符合印刷電路板高密度互連，精細化發展要求。使用激光打孔工藝的陶瓷基板，具有陶瓷與金屬結合力高、不存在脫落、起泡等優勢，達到生長在一起的效果，表面平整度高、粗糙度在0.1～0.3μm，激光打孔孔徑范圍在0.15-0.5mm、甚至還能精細到0.06mm。

不同光源（紫外、綠光、紅外）切割陶瓷基板的區別

區別1：

紅外光纖激光切割陶瓷基板，采用的波長為1064nm，綠光采用的波長為532nm，紫外采用的波長為355nm。紅外光纖激光可以做到更大功率，同時熱影響區也更大；綠光相對光纖激光要稍好，熱影響區較??；紫外激光是破壞材料分子鍵的加工模式，熱影響區最小，這也是在切割非金屬PCB線路板過程中綠光加工會有輕微的碳化，而紫外激光則可以做到碳化很小，甚至完全無碳化的原因所在。

區別2：

紫外激光切割機在PCB領域中可以兼顧到FPC軟板切割、IC芯片切割以及部分超薄金屬切割，而大功率綠光激光切割機在PCB領域中只能做PCB硬板的切割，在FPC軟板、IC芯片上雖然也能做切割，但切割的效果遠低于紫外激光。在加工效果上由于紫外激光切割機是冷光光源，熱影響更小，效果更理想。

PCB線路板（非金屬基底、陶瓷基底）的切割，采用的是振鏡掃描模式一層一層剝離形成切割，采用高功率的紫外激光切割機成為PCB領域中的主流市場。金瑞欣采用的是先進激光切割機切割陶瓷基板pcb，針對一些特殊要求的還會用到水切割技術。更多陶瓷基板pcb制作的問題可以咨詢金瑞欣特種電路。
