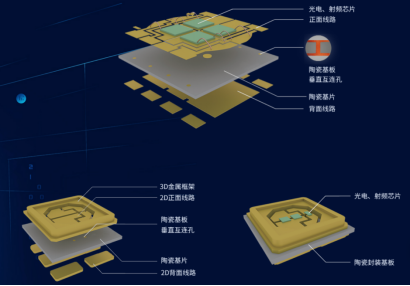

LTCC（低溫共燒陶瓷）是一種將未燒結的流延陶瓷材料疊層在一起而制成的多層電路，內有印制互聯導體、元件和電路，并將該結構燒結成一個集成式陶瓷多層材料。主要包括LTCC基板材料、封裝材料和微波器件材料。

    LTCC是以陶瓷作為電路基板材料，而陶瓷與硅的材質相當接近，適合與芯片連接，具有耐電流、耐高溫、體積小、高頻特性、被動元件集成化等特點，特別適合應用在高頻、短波的5G環境以及講究輕薄的便攜式電子產品上。LTCC還被認為是未來整合元件和高頻應用基板材料最具發展前景的技術。

LTCC的優勢

與其他封裝技術相比，LTCC技術的主要優勢在于:

① LTCC材料具有優良的高頻、高速傳輸和寬帶通的特性。其介電常數可通過改變材料配方來調控，增加了電路設計的靈活性；

② 以電導率高的金屬材料作為布線導體，有利于提高電路系統的品質因數；

③ 熱傳導性比普通PCB電路板好，熱膨脹系數低，有助于提高集成系統的可靠性及耐高溫和承受大電流的能力；

④ 可通過多層互聯內埋多個無源器件，并結合表面貼裝技術，實現有源無源集成，極大地提高電路的組裝密度；

⑤ 與其他多層布線技術兼容性好，可進行混合多芯片組件技術的開發；

⑥ 非連續性生產工藝，便于進行質量檢查，有利于提高成品率，降低成本。

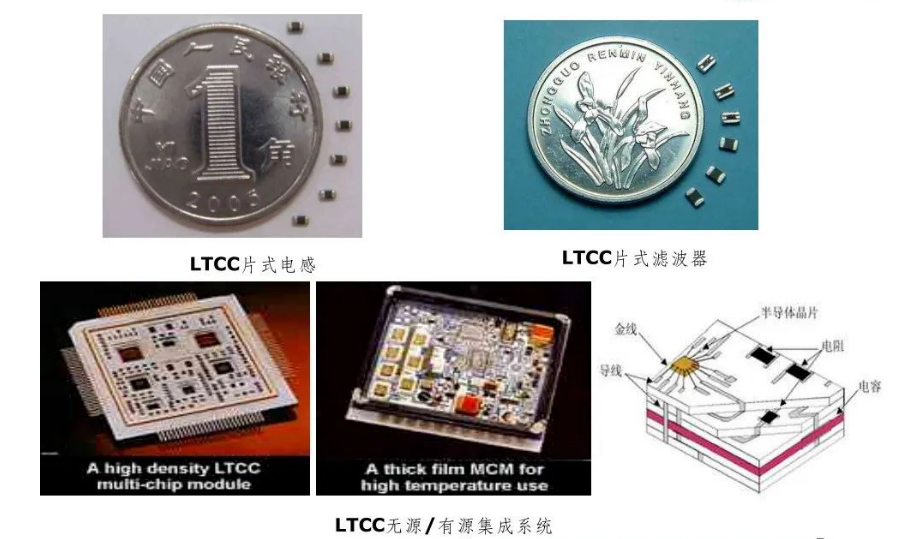

LTCC技術的應用

    LTCC技術已廣泛應用于無線通信、消費電子、醫療機械、汽車電子、航空航天以及國防軍工等領域。利用LTCC技術，既可制造單一功能元件（如電阻、電感、天線、雙工器、濾波器等），還可以整合前端元件，（如天線、開關、濾波器、雙工器、LNA、功率放大器等制成RF前端模塊），可有效地降低產品重量及體積，達到產品輕、薄、短、小、低功耗的要求。其在產品中應用主要分為四類：

① 高精度片式元件

    高精度片式元件如高精度片式電感器、電阻器、片式微波電容器等，以及這些元件的陣列等。近年來，以LTCC技術為基礎的片式元件已經向多層片式發展。

    隨著手機的小型化、多功能化，對于用于高頻電路/高頻模塊中的積層芯片電感器小型化和高Q特性提出要求。日本TDK公司的積層芯片電感器MLG0402Q系列，利用LTCC多層基板加工技術，在尺寸為0402（0.4x0.2mm）以及0603（0.6x0.3mm）的極小的芯片元件上，用高精度位置控制技術研制的內部電極。實現了高High-Q特性。

② 無源集成功能器件

    無源集成功能器件如片式射頻無源集成組件，包括LC濾波器及其陣列、定向耦合器、功分器、功率合成器、Balun、天線、延遲線、衰減器，共模扼流圈及其陣列等。

    傳統的無源器件大都以單個的元件（如片阻、片容、片感等）或陣列化（如電阻排）的模式應用于各種電子系統中。LTCC技術采用多層陶瓷結構，并以金、銀、銅等電阻率很小的優良金屬作為互連導體，多層介質結構和良好的金屬導體可以有效地解決信號之間的串?dāng)_，將不同的無源器件集成在同一塊基板內。在較高的頻率下，LTCC技術可以更好地設計電路傳輸線（或波導）的分布參數，形成R/C或L/C的功能化無源網絡。

LTCC技術非常適合設計和生產具有較好高頻特性的內埋式無源器件，尤其是電感和電容以及由他們組成的濾波器，以代替?zhèn)鹘y(tǒng)的分離式器件。LTCC技術的重要應用就是無源器件的功能化集成，包括電感、電容、濾波器以及天線和雙工器等。功能化的微波無源器件在軍用電子器件中具有十分廣泛的應用，如相控陣?yán)走_(dá)分布參數帶通濾波器就是一個LC網絡。

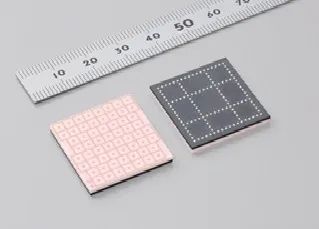

③ 無源集成基板

    無源集成基板如藍牙模塊基板、手機前端模塊基板、集中參數環行器基板等。LTCC技術是一種低成本封裝的解決方法，具有研制周期短的特點低溫共燒陶瓷技術可滿足后者輕、薄、短、小的需求。若能將部分無源元件集成到基板中，則不僅有利于系統的小型化，提高電路的組裝密度，還有利于提高系統的可靠性。采用LTCC工藝制作的基板具有可實現集成電路芯片封裝、內埋置無源元件及高密度電路組裝的功能。

    日本村田通過采用薄型LTCC基板，在多層結構部中嵌入了周邊的功能元件（耦合器、電容器和電感器）成功地實現了更小型化（比原有產品削減了50%的占板面積是世界最小的發射模塊）。同時通過內置磁穩定器（隔離器功能）的設計，成功地抑制了手機在使用環境發生變化時的最大約20%的消耗電流，實現了低耗電的發射模塊。利用這些特性，可以達到簡化手機和智能手機的設計工作。

④ 功能模塊

    功能模塊如藍牙模塊、手機前端模塊、天線開關模塊、功能模塊等。由于電子工業向高度集成化發展，各種LTCC功能模塊研制成為人們研究的焦點。Avantware公司采用LTCC技術，在單一LTCC襯底集成了天線、不平衡變壓器-濾波器、阻抗匹配電感和電容，結合CRS公司的藍牙芯片，研制的藍牙模塊，比現有的藍牙快3倍。

發展現狀及趨勢分析

    LTCC是用在手機上的關鍵元件之一，受惠于5G應用強勁，手機更新?lián)Q代速度快，LTCC的需求大增。據悉，1個4G手機需要用到的LTCC是3至5顆，1個5G手機需要用到的LTCC是10至18顆，以量來說，就是以前的3倍了。

此外，LTCC還被廣泛應用在汽車、GPS模塊、WLAN模塊、WIFI模塊、航天航空及軍事等領域，再加上網通、基站建設及新能源汽車市場的升溫，同步促進LTCC的需求大漲，導致LTCC供需缺口進一步擴大。

    在全球的LTCC市場上，日本廠商占據著主導，其市場占有率約為50%，國內的LTCC廠商主要有風華高科、佳利電子、麥捷科技等。其中，麥捷科技2021年定增了13.40億元用于高端小尺寸系列電感擴產、射頻濾波器擴產、研發中心建設項目及補充流動資金，年產LTCC射頻元器件11億只、SAW濾波器14億只，把握住5G發展風口堅實基礎，項目達產后，預計可實現年產值6.61億元。

    目前，由于低溫共燒對技術的要求較高，共燒材料匹配性控制難度大，且低溫共燒陶瓷基板具有高硬度和易碎的特性，切割難度高，國內量產LTCC的企業并不多。據中國臺灣的LTCC龍頭供應廠商華新科表示，2020年全球LTCC的單季需求量已超60億顆，但單季產能卻只有50億顆，從而形成了單季10億顆的供給缺口規模。對此，各大廠商已瞄準了這個空洞，紛紛展開擴產計劃，預計2022年LTCC可增長近20%。
