一文全面了解陶瓷電路板

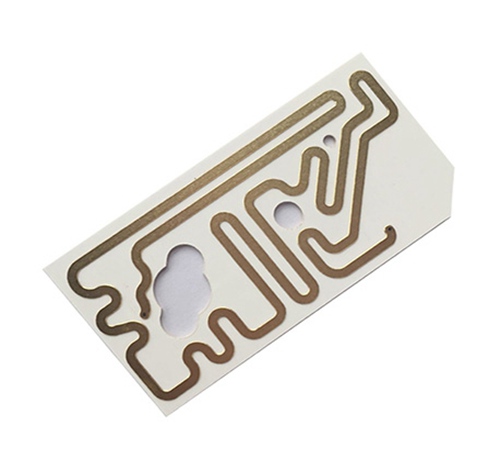

陶瓷電路板是在陶瓷基板上經過鉆孔、切割、蝕刻線路、以及表面處理工藝后形成的具有高導熱性能，絕緣性，氣密性的電路板，被廣泛應用到汽車電子、照明、制冷設備，通訊航空等領域，今天小編就來講述一下陶瓷電路板有關的故事“。

一，為什么用陶瓷做電路板

陶瓷電路板具有耐高溫，高電絕緣性能最突出的特點，具有介電常數低，介電損耗低，導熱系數高，化學穩定性好，組件熱膨脹系數相近等優點。陶瓷印刷電路板采用激光快速激活金屬化技術LAM技術生產。

陶瓷電路板與FR-4電路板的區別

與傳統的FR-4（玻璃纖維）不同，陶瓷材料具有良好的高頻性能和電性能，并具有高導熱性，化學穩定性和熱穩定性。用于生成大規模集成電路和電力電子模塊的理想封裝材料。

陶瓷電路板的主要優點：

1、導熱率更高

2、更匹配的熱膨脹系數

3、一種較硬，較低電阻的金屬膜氧化鋁陶瓷電路板

4、基材的可焊性好，使用溫度高。

5、絕緣性好

6、低頻損耗

7、以高密度組裝

8、不含有機成分，耐宇宙射線，航空航天可靠性高，使用壽命長。

9、銅層不含氧化物層，可在還原氣氛中長時間使用。

    更多陶瓷基板pcb的優缺點可以咨詢金瑞欣特種電路。

二，陶瓷電路板能做幾層？

 陶瓷電路板能做幾層？陶瓷電路板和普通FR-4板材性質不一樣，陶瓷基板相對FR-4容易碎。一般做成單雙面板，高層來講，國內大陸除了香港和澳門，目前的技術能力還不能達到做多層陶瓷電路板的技術能力。

三，陶瓷電路板價格

      陶瓷電路板的價格和板材類型，加工要求、數量、表面處理、制作難度、孔的數量等有關系，一般而言，氧化鋁陶瓷電路板價格比氮化鋁陶瓷電路板價格性價比要高一些，但是氮化鋁陶瓷電路板的導熱性能更勝一籌，企業可以根據自身的產品性能需要選擇不同的陶瓷基板。一些詳情介紹氧化鋁陶瓷電路板的價格情況”氮化鋁陶瓷基板價格如何？為什么這么貴呢？“

四，陶瓷電路板的切割加工和工藝流程

       陶瓷電路板切割加工

陶瓷電路板在加工方面，需要用的激光切割機來切割，可以有效的減少制作過程中陶瓷基板的易碎率。

      陶瓷電路板的工藝流程：

陶瓷電路板要根據客戶想工藝要求制作，有DPC工藝和DBC工藝，以下是陶瓷電路板一般制作流程：

（1）陶瓷基板下料-燒結一印刷導電層一燒結一印刷絕緣層一印制導電層一燒結

      （2） 陶瓷基板下料-印刷導電層一層壓或印刷絕緣層一外形沖切一燒結一鍍貴金屬

五，陶瓷電路板應用和發展前景

陶瓷電路板因?yàn)閷?dǎo)熱性能好被廣泛應用LED領域，大功率半導體模塊，半導體冷卻器，電子加熱器，功率控制電路，功率混合電路，智能功率元件，高頻開關電源，固態繼電器，汽車電子，通信，航空航天和軍事電子元件。陶瓷電路板和陶瓷基板一樣有這廣泛的發展前景和應用市場，更多陶瓷電路板發展前景可以參考”陶瓷基板應用行業前景以及行業發展“

六、國內做陶瓷電路板的廠家都是哪些？

     陶瓷電路板也是進幾年才隨著科技進步5G通訊以及AI智能發現迅速，因而陶瓷基板需求不斷增加。陶瓷電路板對線路板廠家的要求很嚴格，需要有較強的工藝制作團隊，以及品質管理團隊，需要先進的制作設備等。國內做陶瓷電路板的廠家做的好的，相對不是很多。比如金瑞欣特種電路，斯利通等國內陶瓷電路板制作加工企業，在陶瓷電路板的制作方面相對比較成熟。更多詳情看”國內陶瓷線路板廠家哪家好“

六，陶瓷電路板生產廠家哪家好？

      陶瓷電路板生產廠家哪家好？如何評判一個陶瓷電路板廠家主要從以下幾方面去看：

1，是否有專業的陶瓷電路板制作技術團隊

2，是否具備陶瓷電路板完善的電鍍線以及專業的生產設備，比如切割陶瓷板必須采用激光切割機

3，是否有擁有嚴格的質量控制體系，交期是否準時

4，公司的服務

八，陶瓷電路板的上市公司有哪些？

陶瓷電路板的發展雖然早在2012年左右曾經有一個需求高漲的時期，但是那是時候最終因?yàn)樵牧蟽r格費用尤其是因?yàn)榧夹g(shù)不夠成熟導致報廢率非常高，因此價格也非常昂貴，市場最終沒有增長起來。要說陶瓷電路板的上市公司確實是沒有還沒有的，但是國內陶瓷電路板相對做的比較好的，捷多邦、金瑞欣、斯利通等企業，企業可以跟進自身的需要選擇適合的企業合作。

綜上所述，小編講述了陶瓷電路板的優勢、價格，應用，加工和工藝流程以及發展前景以及陶瓷電路板生產廠家。更多有關陶瓷電路板的問題可以咨詢金瑞欣特種電路。
