微波介質陶瓷的特點以及應用領域

在通訊基站以及移動通訊中，微波介質的左右非常大，通常應用較多的是微波介質濾波器和諧振器。介質的介電常數和介電損耗在微波介質陶瓷里面顯得非常重要，今天小編就來分享一下微波介質陶瓷的特點以及用于領域。

一，什么是微波介質陶瓷，有什么特點

微波介質陶瓷，是指應用于微波頻率(主要是300MHz～30GHz頻段)電路中作為介質材料并完成一種或多種功能的陶瓷材料，是制造微波介質濾波器和諧振器的關鍵材料,具有高介電常數、低介電損耗、溫度系 數小等優良性能，適用于制造多種微波元器件，能滿足微波電路小型化、集成化、高可靠性和低成本的要求。

二．微波介質陶瓷性能要求

評價微波介質陶瓷介電性能的參數主要有３個，相對介電常數εr、品質因數Ｑ·ｆ及諧振頻率溫度系數τf＝－6.8×10－6/℃。

應用于微波電路的介質陶瓷，除了必備的機械強度、化學穩定性及經時穩定性外，應滿足如下介電特性的要求：

(1)在微波頻率下材料相對介電常數εr應較大，以便于器件小型化。

(2)在微波頻率下的介電損耗tanδ應很小，即介質的品質因子Ｑ·ｆ(＝1/tanδu)要高，以保證優良的選頻特性和降低器件在高頻下的插入損耗。

(3)接近于零的頻率溫度系數τf。材料的諧振頻率溫度系數τf是用來衡量諧振器諧振頻率溫度穩定性的一個參數，τf越大，則表明器件的中心頻率隨溫度的變化而產生的漂移越大，將無法保證器件在溫度變化著的環境中工作的高穩定性。

三，微波介質陶瓷材料分類

目前，國內外對微波介質陶瓷的研究已經漸為完善，在微波頻段下，各種極化機制穩定，材料的介電常數基本不隨頻率的變化而變化，根據介電常數的大小將其歸為低介、中介和高介３大類。

 四、微波介質陶瓷應用領域

微波介質陶瓷應用范圍廣泛，在微波電路中的應用主要有如下幾個方面：

(1)用作微波電路的介質基片，起著電路元器件及線路的承載、支撐、絕緣的作用；

(2)用作微波電路的電容器，起著電路或元件之間的耦合及儲能作用；

(3)用作微波電路的介質天線，起著集中吸收儲存電磁波能量的作用；

(4)用作微波電路的介質波導，起著引導電磁波沿一定方向傳播的作用；

(5)用作微波電路的介質諧振器件，起著類似一般電子電路中LC諧振電路的作用。

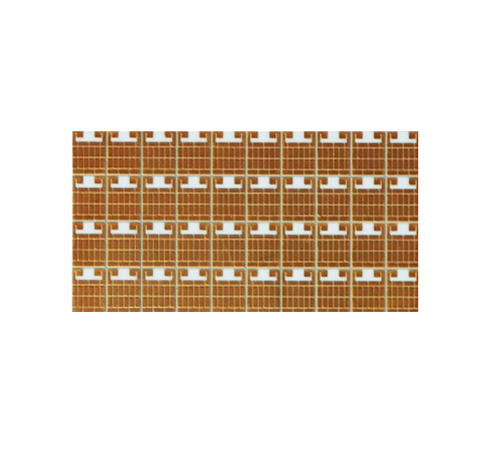

以上是小編分享的關于微波介質陶瓷的特點、分類以及應用領域，可見微波介質陶瓷主要用于通訊行業，介電常數越低，介質損耗越小、信息傳輸更加清晰穩定。介電常數越穩定，越好。金瑞欣特種電路，目前用陶瓷介質比如氧化鋁陶瓷基板來制作通訊微波介質陶瓷基板，介電常數低、介質損耗低、介電常數穩定，被用在5G基站建設、微波天線PCB、微波介質陶瓷基板等產品，品質可靠，更多微波介質陶瓷相關問題可以咨詢金瑞欣特種電路。
