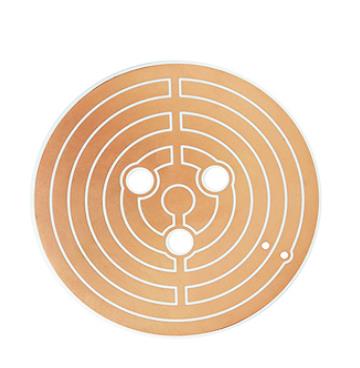

陶瓷電路板的基礎在于其陶瓷基板，陶瓷基板具有許多區別于傳統電路板的優點。其突出特點之一是其卓越的導熱性，使其能夠有效散發組件產生的熱量。這使得陶瓷 PCB 成為產生大量熱量并需要高效熱管理的應用的首選。

陶瓷材料卓越的電氣性能（尤其是在高頻下）使陶瓷 PCB 特別適合射頻 (RF) 和微波應用。這些板可以保持信號完整性并最大限度地減少信號損失，使其在電信、航空航天和衛星通信等行業中不可或缺。

此外，陶瓷 PCB 具有令人印象深刻的機械強度和耐用性，使其能夠承受具有挑戰性的機械應力和振動。它們的耐化學品性和耐受惡劣環境的能力使它們成為需要接觸腐蝕性物質的應用的理想選擇。

陶瓷 PCB 制造的進步：

?陶瓷材料的選擇：陶瓷材料的選擇對于定義 PCB 的特性至關重要。材料科學的進步催生了更廣泛的陶瓷，這些陶瓷具有定制的熱、電和機械特性，可以根據應用要求進行精確定制。

?多層集成：陶瓷印刷電路板通常采用多層結構，以適應復雜的電路設計。層堆疊、通孔技術和精確對準方面的創新使得高密度、多層陶瓷電路板的誕生成為可能，這些電路板支持緊湊外形的復雜電路。

?小型化技術：最先進的制造工藝釋放了更精細的走線和更小的元件的潛力，從而提高了電子設備的小型化程度。這在要求緊湊性和高功能性的應用中尤其有價值。

?厚膜和薄膜技術：厚膜和薄膜沉積技術可以將導電層和絕緣層精確地應用到陶瓷基板上。這些技術可以創建具有優化電氣特性的高性能電路。

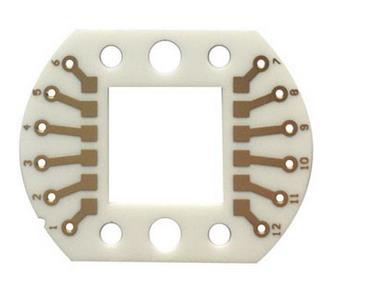

陶瓷PCB有哪些類型？

陶瓷印刷電路板 (PCB) 有多種類型和配置，每種類型和配置都是為了滿足特定應用和性能要求而設計的。以下是一些常見的陶瓷 PCB 類型：

?單層陶瓷 PCB：這些是基本陶瓷 PCB，在陶瓷基板上具有單導電層。它們通常用于需要高導熱性但不需要復雜電路的簡單應用。

?多層陶瓷 PCB：這些 PCB 由多層陶瓷基板組成，具有連接不同層的導電跡線和過孔。多層陶瓷 PCB 適用于復雜的電路設計、高密度互連以及需要信號完整性的應用。

?厚膜陶瓷 PCB：在這種類型中，厚膜技術用于在陶瓷基板上創建導電和電阻跡線。厚膜陶瓷 PCB 以其耐用性而聞名，使其適合汽車和工業環境等惡劣環境中的應用。

?薄膜陶瓷 PCB：薄膜技術涉及將導電和絕緣材料的薄層沉積到陶瓷基板上。薄膜陶瓷 PCB 具有精確的電氣特性，通常用于高頻應用，例如射頻和微波設備。

?混合陶瓷 PCB：這些 PCB 將陶瓷材料與其他材料（例如有機基板或金屬芯）相結合。這種混合方法使工程師能夠平衡陶瓷的優點與其他材料的優點，例如成本效益或特定的熱性能。

?氧化鋁 (Al2O3) 陶瓷 PCB：氧化鋁陶瓷 PCB 由氧化鋁制成，以其高導熱性、電絕緣性和機械強度而聞名。它們適用于各種應用，包括電力電子、LED 模塊和高功率射頻器件。

?氮化鋁 (AlN) 陶瓷 PCB：氮化鋁陶瓷 PCB 具有比氧化鋁更高的導熱率，使其適用于高效散熱至關重要的應用。它們通常用于高功率電子設備和 LED。

?氧化鈹 (BeO) 陶瓷 PCB：氧化鈹陶瓷 PCB 具有極高的導熱率，用于需要高效散熱的應用，例如高功率射頻放大器。

?碳化硅 (SiC) 陶瓷 PCB：碳化硅陶瓷 PCB 以其優異的熱性能和電氣性能以及承受高溫和惡劣環境的能力而聞名。它們用于高溫電子和電力電子。

?LTCC（低溫共燒陶瓷）PCB：LTCC 技術涉及在相對較低的溫度下共燒多層陶瓷基板。LTCC 陶瓷 PCB 用于 RF 模塊、傳感器和其他小型設備。

陶瓷PCB有哪些優點？

陶瓷印刷電路板 (PCB) 具有多種優勢，使其非常適合各種應用，特別是那些要求高性能、可靠性和效率的應用。以下是陶瓷 PCB 的一些主要優點：

?高導熱性：氧化鋁（Al2O3）、氮化鋁（AlN）、碳化硅（SiC）等陶瓷材料具有優異的導熱性。這意味著陶瓷 PCB 可以有效地散發組件產生的熱量，防止過熱并確保高功率電子設備的可靠運行。

?優異的電氣性能：陶瓷材料具有低介電損耗和出色的電氣性能，特別是在高頻下。這使得陶瓷 PCB 非常適合射頻 (RF)、微波和高速數字電路中的應用，這些應用中信號完整性和低信號損耗至關重要。

?機械強度和耐久性：與有機 PCB 相比，陶瓷 PCB 具有更高的機械強度和剛性。這種堅固性使它們能夠承受機械應力、振動和沖擊，從而適合具有挑戰性的環境中的應用。

?耐化學性：陶瓷對化學品、溶劑、酸和堿具有很強的耐受性。這種耐受性使得陶瓷 PCB 非常適合經常接觸刺激性化學品的行業應用，例如汽車、航空航天和工業領域。

?耐高溫：與傳統有機 PCB 相比，陶瓷 PCB 可以承受更高的溫度。這種能力對于汽車和航空航天等行業至關重要，這些行業的電子產品必須在高溫下可靠運行。

?小型化：陶瓷 PCB 可以容納精細走線、更小的元件和高密度互連，從而可以設計緊湊的電子設備。此功能對于需要小型化而不犧牲性能的應用至關重要。

?信號完整性：陶瓷 PCB 因其低損耗角正切和高介電常數而提供卓越的信號完整性，尤其是在高頻下。這使得它們適用于高速數據傳輸和通信系統。

?惡劣環境兼容性：由于陶瓷 PCB 具有耐熱、機械和耐化學性能，因此非常適合惡劣環境中的應用，例如石油和天然氣勘探、航空航天和軍事應用。

?可靠性和使用壽命：高熱性能、堅固性和耐化學性的結合有助于陶瓷 PCB 的長期可靠性，降低故障風險并延長電子設備的使用壽命。

?定制：陶瓷 PCB 可以定制以滿足特定的設計要求，包括基板材料、層配置、走線布局和元件放置。這種靈活性使工程師能夠針對給定應用優化電路板的性能。

?EMI/EMC 性能：陶瓷材料由于其電氣特性和屏蔽能力，本質上可以提供更好的電磁干擾 (EMI) 和電磁兼容性 (EMC) 性能。

陶瓷PCB的制作工藝是怎樣的

陶瓷印刷電路板 (PCB) 的制造過程涉及將陶瓷基板轉變?yōu)楣δ茈娮与娐返膸讉€(gè)步驟。該過程可能會根據陶瓷 PCB 的具體類型和制造商的能力而有所不同，但以下是陶瓷 PCB 制造中涉及的步驟的總體概述：

1. 設計和布局：該過程從電路布局的

設計開始使用計算機輔助設計（CAD）軟件?？紤]熱管理和信號完整性等因素，在布局上放置和布線組件、走線、過孔和其他元件。

2.基板制備：

根據應用的要求（例如導熱性和電性能）選擇陶瓷基板。陶瓷基板通過切割、成型和拋光至所需的尺寸和表面光潔度來制備。

3.層準備（對于多層PCB）：

對于多層陶瓷PCB，準備和制造各個陶瓷層。這些層最終將被堆疊和互連。每層都可以經歷絲網印刷等工藝，其中應用導電和絕緣膏來創建電路跡線和絕緣層。

4.導電層沉積：

使用絲網印刷或噴墨印刷等技術將導體材料（通常是含有銀或金顆粒的金屬漿料）涂覆到基材上。這些導電跡線將在組件之間傳輸電信號。

5.通孔鉆孔和填充：

通孔是連接 PCB 不同層的小孔，使用激光或機械鉆孔技術鉆孔。然后用導電或非導電材料填充通孔以建立層之間的連接。

6.燒制或燒結：

將涂有導電材料的陶瓷基板在高溫爐中燒制。該工藝燒結陶瓷并熔合導電材料，形成堅固耐用的電路結構。

7.附加分層（對于多層 PCB）：

對多層堆疊中的每一層重復應用導電跡線、絕緣層和過孔的過程。

8.組件連接：

使用焊接或?qū)Ｓ谜澈蟿⒈砻姘惭b器件 (SMD) 等組件連接到陶瓷 PCB。由于陶瓷的高導熱性，可能需要特定的焊接技術來確保正確的接合。

9.測試與檢驗：

組裝好的陶瓷 PCB 要經過各種測試，包括連續性檢查、電氣測試和潛在的環境測試。檢查流程有助于識別缺陷并確保 PCB 的功能和可靠性。

10.精加工和涂層：

可以使用保護涂層或密封劑來保護 PCB 免受濕氣、化學品和溫度變化等環境因素的影響。

11.最終測試：

完成的陶瓷電路板進行最終功能測試，以確保其滿足規定的要求并正確運行。

12.包裝和交付：

陶瓷PCB通過所有測試和檢查后，將被包裝并準備交付給客戶或進一步集成到電子設備中。

什么時候最適合使用陶瓷PCB？

陶瓷 PCB 就像可用于不同工作的工具，但它們并不是最適合所有情況。在決定它們是否適合某個項目之前，我們必須考慮很多事情。

重要的是要了解哪些因素決定使用陶瓷 PCB 是否適合您的項目。需要考慮的一些事情是它們的成本、重量以及它們傳遞熱量的能力。

陶瓷電路板可以處理生銹等問題，并且在受熱或受冷時形狀不會發生太大變化。它們還可以做得很薄并且具有特殊的形狀。這使得它們更輕，更能更好地傳遞熱量，這對于尺寸、重量和熱量非常重要的東西來說非常有用。

當我們需要多層電路板時，陶瓷 PCB 非常適合。它們散熱良好，因此板的內部和外部不會變得太熱。這在非常熱的地方（例如汽車或飛機上）很有幫助。使用陶瓷 PCB 還可以使機器工作得更好、使用壽命更長，特別是在使用重型機器的地方，例如軍事或大型工業。

需要記住的一件事是，陶瓷 PCB 的成本比普通 PCB 更高。盡管它們更貴，但它們?cè)谀承┣闆r下會帶來好處，這使它們成為當時的不錯選擇。
