陶瓷基板表面鍍膜技術都有哪些

179 2022-04-06
陶瓷基板

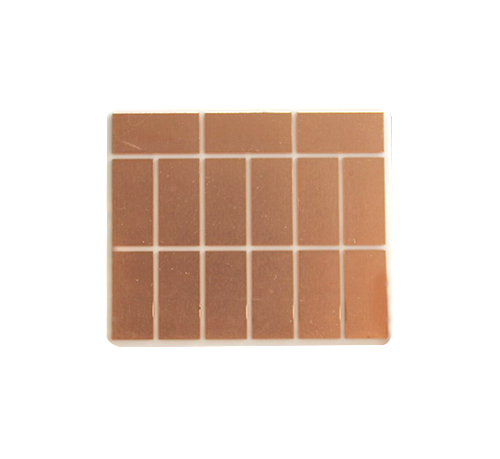

                                    陶瓷基板表面鍍膜技術都有哪些

 陶瓷基板導熱性好、絕緣性高、較低的介電常數和良好的高頻性能,被廣泛應用到半導體器件、集成電路、通訊、醫療電子等產品領域。氧化鋁陶瓷基片或者氮化鋁陶瓷基片經過金屬化后具備更好的電氣性能。以下總結陶瓷基板表面鍍膜技術方法。

一,直接敷銅法

直接敷銅法是在AlN基片上,通過Cu-O共晶液相與Al2O3發生化學鍵合反應而實現的。在制備AlN-DBC 基板之前,必須對AlN陶瓷表面進行熱處理,以使其表面形成 Al2O3薄層,然后將銅箔貼于基板上,在1065℃左右形成Cu-O系共晶溶液,與Al2O3薄層發生鍵合反應,從而使AlN和Cu結合在一起。直接敷銅法工藝過程中,要嚴格控制銅箔和AlN陶瓷基片預氧化的溫度、氣氛和時間,以使銅氧化生成 Cu2O,在界區與Al2O3反應,提高 AlN 和 Cu 的結合強度。

直接敷銅法優點是:結合溫度低(1065~1075℃ ),導熱性好,附著強度高,機械性能優良,便于刻蝕,絕緣性及熱循環能力高,有著廣闊的應用前景。缺點是:AlN陶瓷進行表面熱處理形成的氧化物層會降低AlN 基板的熱導率。


二,薄膜法

薄膜法是采用真空蒸鍍、離子鍍、濺射鍍膜等真空鍍膜法將膜材料和AlN陶瓷表面結合在一起。在AlN陶瓷表面金屬化過程中,金屬膜層與陶瓷基板的熱膨脹系數應盡量一致,以提高金屬膜層的附著力。AlN陶瓷薄膜金屬化主要是依靠固態置換反應使金屬層和陶瓷基片連接在一起,對于Ti、Zr等活性金屬,其反應吉布斯自由能為負值,反應容易實現。目前,研究最多的是Ti漿料系統,Ti層一般為幾十納米,對于多層薄膜,則在Ti層上沉積Ag、Pt、Ni、Cu等金屬后進行熱處理。

薄膜法優點是:金屬層均勻,結合強度高。缺點是:設備投資大,制作困難,難以形成工業化規模。

三、化學鍍法

化學鍍法是指在沒有外電流通過,利用還原劑將溶液中的金屬離子還原在呈催化活性的物體表面,使之形成金屬鍍層。化學鍍法金屬化機理主要是機械聯鎖結合,結合強度很大程度上依賴于基體表面的粗糙度,在一定范圍內,基體表面的粗糙度越大,結合強度越高。在AlN陶瓷表面化學鍍Ni-P合金,先將AlN基片用超聲波清洗,去除表面雜質,置于NaOH溶液中腐蝕,再置于含鎳鹽的鍍液中進行化學鍍。

化學鍍優點是:設備簡單,成本低廉,無需二次高溫處理,易于大規模生產。缺點是:AlN陶瓷表面與金屬層結合強度不高。

四,厚膜法

厚膜金屬化技術一般采用含玻璃料的糊劑或印色,在陶瓷基板上通過絲網印刷形成封接用金屬層、導體(電路布線)及電阻等,經燒結形成釬焊金屬層、電路及引線接點等。AlN陶瓷厚膜金屬化技術過程中,導體漿料起著至關重要的作用,厚膜漿料一般由粒度為 1-5m 的金屬粉末組成。目前,研究者采用Cu-Ag合金摻雜Ti作為金屬化系統,以磷酸二丁酯(DBP)作有機載體,用絲網印刷工藝對AlN 陶瓷表面進行金屬化處理。

五、激光覆銅法

激光覆銅法是聯合國家光電實驗室研發的新型陶瓷金屬化方法,采用高能激光,對陶瓷以及金屬表面進行分解,然后以離子態使其結合,結合強度可以達到前所未有的45Mpa,穩定性極高,并且大大提高了生產效率,對整個陶瓷行業而言,具有里程碑式的意義。更多陶瓷基板鍍膜相關咨詢金瑞欣特種電路。
