在led領域，越來越多的企業采用陶瓷COB基板替代鋁基板COB，主要鋁基板的散熱性能達到需要。今天小編來分析一下陶瓷基板COB和鋁基板COB的特點以及陶瓷COB更適合市場需要的原因。

      一，鋁基板COB屬于金屬基板，采用的是金屬基 COB 技術的。瓶頸源于金屬的固有特性，高熱膨脹系數、高導電性、低光反射率等。

金屬基 COB LED 工作在冷熱循環的過程中，晶粒將承受很大的熱應力及應力沖擊，有極大機會發生開 焊，導致熱量無法導出而在局部富集碳化。熱應力是金屬基 COB 封裝的頭號敵人。

 鋁基板COB難以提高的光效

相對而言，鋁和銅的光反射率都較低。提高光反射率都主要靠鍍銀實現。大多做到 60-70lm/w。在不計成本的情況下，大體也只能做到 80lm/w。

另一方面，金屬基由于鍍銀的原因，線路的可焊性有很大不確定因素。為避免固晶焊線風險，多數廠家選擇大尺寸芯片以減少焊線及固晶數量。LED 芯片的出光效率隨驅動電流的升高而降低，也是金屬基 COB。

鋁基板COB導熱系數低

由于金屬的導電性，鋁基板PCB 的線路與基板之間必須有絕緣層，絕緣層也是隔熱層，使得 鋁基板PCB 的導熱。

系數一般在 0.8-2 之間。對于瓦級 COB，芯片一般都固于鍍銀的銅線路上，銅鋁的高導熱優勢蕩然無存。十瓦級 COB 的熱密度極大，芯片固于鍍銀的銅線路上是非常不可取的，而要去除絕緣層將付出較高代價。

直接固晶在鍍銀無線路金屬基上可以很好解決導熱問題，卻增加了焊線的困難，焊線不良一直是 COB 封裝廠家頭疼的問題。同時，依然無法回避熱膨脹系數懸殊的問題。

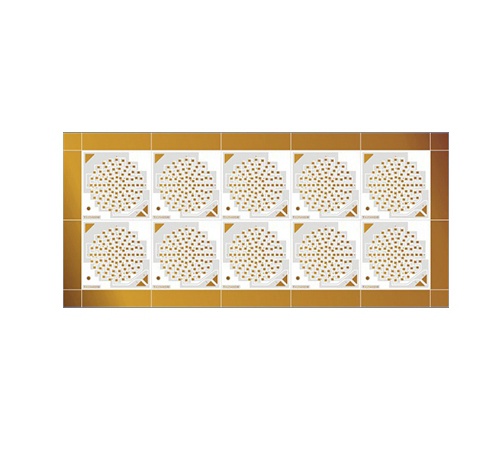

二，陶瓷基板cob的散熱性能，絕緣性能好，是鋁基板cob替代不了的。

陶瓷基板pcb是陶瓷材料因其熱導率高、化學穩定性好、熱穩定性和熔點高等優點，很適合做成電路板應用于電子領域。許多特殊領域如高溫、腐蝕性環境、震動頻率高等上面都能適應。相對陶瓷基板而已，導熱性能是鋁基板和銅基板不能比的，陶瓷基板是鋁基板散熱性能的十倍以上。當然銅基板和鋁基板在一些小功率電源方面，不需要很多的散熱要的產品方面，還是比較適合的，而且制作成本會比較低。

    可見陶瓷COB要比鋁基板COB有更好的散熱性能，可以承受更大的熱應力，絕緣性和導熱性能更好，隨著陶瓷基板PCB生產技術的不斷進步以及生產成本的繼續降低，更多散熱需求的企業愿意采用陶瓷基板cob替代鋁基板cob或者銅基板。更多cob陶瓷基板的問題可以咨詢金瑞欣特種電路。
