如何給陶瓷基板做品質檢測

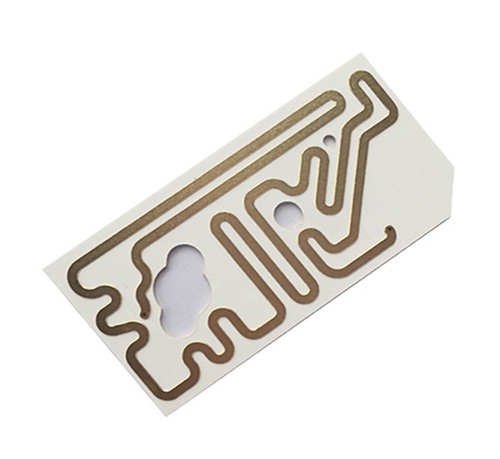

陶瓷基板在電子封裝中是非常重要的器件，品質影響到產品性能的好壞。如何降低陶瓷基板的不良率，有非常重要的意義。

陶瓷基板的品質檢驗都包含哪些？

陶瓷基板主要性能包括基板外觀、力學性能、熱學性能、電學性能、封裝性能(工作性能)和可靠性等。

1，外觀檢測

主要性能包括基板外觀、力學性能、熱學性能、電學性能、封裝性能(工作性能)和可靠性等。

近年來，隨著計算機技術和圖像處理技術不斷發展，企業用工成本不斷攀升，企業在制造業轉型升級中越來越重視人工智能和機器視覺等技術的應用，基于機器視覺的檢測方法和設備逐漸成為提升產品質量、提高良品率的重要手段。因此，將機器視覺檢測設備應用于陶瓷基板的檢測，可提高檢測效率，降低人力成本，具有良好的應用價值。

2，力學性能檢測

陶瓷基板力學性能主要指金屬線路層的結合強度，表示金屬層與陶瓷基片間的粘接強度，直接決定了后續器件封裝的質量(固晶強度與可靠性等)。不同方法制備的陶瓷基板結合強度差別較大，通常采用高溫工藝制備的平面陶瓷基板(如TPC、DBC等)，其金屬層與陶瓷基片間通過化學鍵連接，結合強度較高。而低溫工藝制備的陶瓷基板(如DPC基板)，金屬層與陶瓷基片間主要以范德華力及機械咬合力為主，結合強度偏低。

陶瓷基板金屬化強度的測試方法包括：

       (1) 膠帶法：將膠帶緊貼金屬層表面，用橡皮滾筒在上面滾壓，以去除粘接面內氣泡。10 秒后用垂直于金屬層的拉力使膠帶剝離，檢測金屬層是否從基片上剝離。膠帶法屬于一種定性測試方法。

(2) 焊線法：選用直徑為0.5mm或1.0mm的金屬線，通過焊料熔化直接焊接在基板金屬層上，隨后用拉力計沿垂直方向測量金屬線的拉脫力。

(3) 剝離強度法：將陶瓷基板表面金屬層蝕刻(劃切)成5mm~10mm長條，然后在剝離強度測試機上沿垂直方向撕下，測試其剝離強度。要求剝離速度為50mm/min，測量頻率為10次/s。

3，熱學性能

       陶瓷基板的熱學性能主要包括熱導率、耐熱性、熱膨脹系數和熱阻等。陶瓷基板在器件封裝中主要起散熱作用，因此其熱導率是重要的技術指標；耐熱性主要測試陶瓷基板在高溫下是否翹曲、變形，表面金屬線路層是否氧化變色、起泡或脫層，內部通孔是否失效等。

陶瓷基板的導熱特性，不僅與陶瓷基片的材料熱導率有關(體熱阻)，還與材料界面結合情況密切相關(界面接觸熱阻)。因此，采用熱阻測試儀(可測量多層結構的體熱阻和界面熱阻)能有效評價陶瓷基板導熱性能。

4、電學性能

陶瓷基板電學性能主要指基板正反面金屬層是否導通(內部通孔質量是否良好)。由于DPC陶瓷基板通孔直徑較小，在電鍍填孔時會出現未填實、氣孔等缺陷，一般可采用X射線測試儀(定性，快速)和飛針測試機(定量，便宜)評價陶瓷基板通孔質量。

5，封裝性能

陶瓷基板封裝性能主要指可焊性與氣密性(限三維陶瓷基板)。為提高引線鍵合強度，一般在陶瓷基板金屬層（特別是焊盤）表面電鍍或化學鍍一層Au或Ag等焊接性能良好的金屬，防止氧化，提高引線鍵合質量。可焊性一般采用鋁線焊接機和拉力計進行測量。

將芯片貼裝于三維陶瓷基板腔體內，用蓋板(金屬或玻璃)將腔體密封便可實現器件氣密封裝。圍壩材料與焊接材料氣密性直接決定了器件封裝氣密性，不同方法制備的三維陶瓷基板氣密性存在一定差異。對三維陶瓷基板主要測試圍壩材料與結構的氣密性，主要有氟油氣泡法和氦質譜儀法。

5、可靠性測試與分析

可靠性主要測試陶瓷基板在特定環境下(高溫、低溫、高濕、輻射、腐蝕、高頻

振動等)的性能變化，主要內容包括耐熱性、高溫存儲、高低溫循環、熱沖擊、耐腐蝕、抗腐蝕、高頻振動等。對于失效樣品，可采用掃描電鏡(SEM)和X射線衍射儀(XRD)分別進行微觀和成分分析；采用掃描聲顯微鏡(SAM)和X射線檢測儀（X-Ray）進行焊接界面和缺陷分析。

      陶瓷基板檢測主要通過這幾個方面檢測，到交期出貨還需要出具檢驗報告。更多陶瓷基板品檢的問題以及制作的問題可以咨詢金瑞欣特種電路。

文章內容來自：

    [1]程浩，陳明祥等.電子封裝陶瓷基板

    [2]程浩，陳明祥等.功率電子封裝用陶瓷基板技術與應用進展

    [3]黃思博.基于HALCON的LED陶瓷基板缺陷檢測系統
