pcb陶瓷基板為什么價錢那么高

      Pcb陶瓷基板比我們常見的樹脂pcb和金屬pcb 價格都要高。 樹脂的最便宜，陶瓷的最貴，pcb陶瓷基板為什么價錢那么高？

      陶瓷基板是什么？

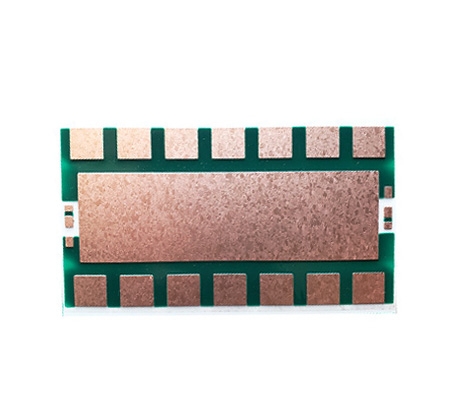

陶瓷基板是指銅箔在高溫下直接鍵合到氧化鋁（Al2O3）或氮化鋁（AlN）陶瓷基片表面（ 單面或雙面）上的特殊工藝板。所制成的超薄復合基板具有優良電絕緣性能，高導熱特性，優異的軟釬焊性和高的附著強度，并可像PCB板一樣能刻蝕出各種圖形，具有很大的載流能力。因此，陶瓷基板已成為大功率電力電子電路結構技術和互連技術的基礎材料。

陶瓷基板的特點是其pcb陶瓷基板價格高的組成部分

   1、機械應力強，形狀穩定；高強度、高導熱率、高絕緣性；結合力強，防腐蝕。

　 2、極好的熱循環性能，循環次數達5萬次，可靠性高。

　 3、與PCB板（或IMS基片）一樣可刻蝕出各種圖形的結構；無污染、無公害。

　 4、使用溫度寬-55℃～850℃；熱膨脹系數接近硅，簡化功率模塊的生產工藝。

   陶瓷基板的優越性決定pcb陶瓷基板價格更高于普通pcb板

     1、陶瓷基板的熱膨脹系數接近硅芯片，可節省過渡層Mo片，省工、節材、降低成本；

　　2、減少焊層，降低熱阻，減少空洞，提高成品率；

　　3、在相同載流量下 0.3mm厚的銅箔線寬僅為普通印刷電路板的10%；

　　4、 優良的導熱性，使芯片的封裝非常緊湊，從而使功率密度大大提高，改善系統和裝置的可靠性；

　　5、 超薄型（0.25mm）陶瓷基板可替代BeO，無環保毒性問題；

　　6、載流量大，100A電流連續通過1mm寬0.3mm厚銅體，溫升約17℃；100A電流連續通過2mm寬0.3mm厚銅體，溫升僅5℃左右；

　　7、熱阻低，10×10mm陶瓷基板的熱阻0.63mm厚度陶瓷基片的熱阻為0.31K/W ，0.38mm厚度陶瓷基片的熱阻為0.19K/W，0.25mm厚度陶瓷基片的熱阻為0.14K/W。

　　8、 絕緣耐壓高，保障人身安全和設備的防護能力。

9、可以實現新的封裝和組裝方法，使產品高度集成，體積縮小。

以上是小編分享的關于“pcb陶瓷基板為什么價錢那么高”的問題分享，相信您已經知道是什么因素讓陶瓷PCB板這么貴了，金瑞欣是專業的pcb陶瓷基板廠家，主要加工氧化鋁陶瓷基電路板、氮化鋁陶瓷基電路板，可以加工精密線路，實銅填孔，歡迎咨詢。
