陶瓷基板未做研磨和拋光后在一些應用場合就可以派上用場，有些用于場合對基板材料需要具有更加光滑、平整的表面。光滑平整的表面對基板來說有特定的應用價值。今天就來看看拋光基板在薄膜電路中的應用。

一，拋光基板可以讓基地材料得到更精細的圖案和線路線條

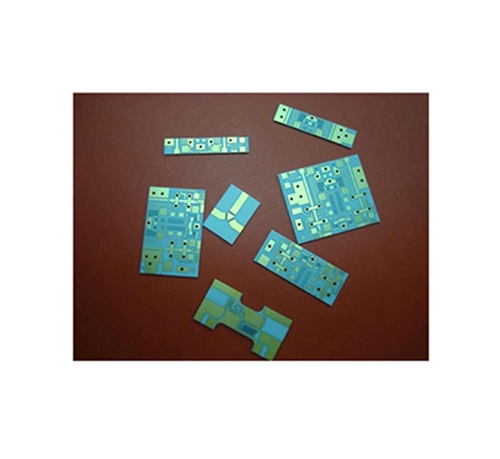

拋光基板在陶瓷基板中就是經過精細研磨和拋光工藝后的陶瓷基板。經過精密拋光的基底材料可以得到圖案更精細的線條，這有利于更密集的電路設計的能力，有利于設計精細間距、高密度互連的電路?？刂苹宓耐苟龋ㄆ秸龋┮矘O大地改善了照片掩模圖案到基底表面的轉移，從而允許更精細的線條和空間。對于線厚度為1mil( 0.0254mm )的薄膜電路應用及5mil的厚膜電路的應用，未做精密拋光的的基板基本可以滿足需求，但如果在這些基板上走上更細的線條，將出現較差的圖案清晰度，將影響電流流動或降低電路性能。

二，拋光陶瓷基板可以得到更好的上下表面平行度

研磨和拋光基板可改善上下表面之間的平行度（厚度公差）。這樣做的好處是當基板被金屬化和圖案化時，可以更嚴格地控制基板的電容和電感。由于電容和電感是決定阻抗的主要因素，提高了并行性，可以提高射頻和微波電路的可預測性和性能。

三，拋光陶瓷基板可以讓我們得到更薄的金屬化層

拋光減少了基板表面的峰跟谷的振幅，從而可以使用非常薄的金屬化層，更薄的電阻層增加了材料的片電阻，這允許了在使用薄膜技術形成更高的電阻值--特別是在使用蛇形圖案時。

四，拋光基板可以實現更佳的光學性能

制造的光學器件的本質要求其表面的平滑度和平面度超出微電子技術的一般要求。拋光和超拋光是獲得高反射或透射表面的唯一方法，為了獲得最佳性能光學器件，必須將表面打磨平整到波長的一小部分。

綜上可知，拋光工藝的重要性了，陶瓷基板經過拋光可以實現更多應用價值。更多陶瓷基板拋光方面的問題可以咨詢金瑞欣特種電路，金瑞欣十年電路板行業經驗，專業陶瓷基板pcb加工和生產廠家，歡迎咨詢。
