LTCC低溫共燒陶瓷基板的前端移動通信的產品應用和前景

 LTCC低溫共燒陶瓷基板介電常數穩定，介質損耗小，在通訊濾波器方面的應用具體都是什么樣的前端產品呢？市場前景怎么樣呢？

射頻前端是移動通信的核心部件之一，由一系列組件構成，包含功率放大器（PA）、濾波器（Filters）、開關（Switch）、雙工器（Diplexer/Duplexer，由2個濾波器組成）、低噪聲放大器（LNA）等，分別對應不同的射頻信號處理功能。

1，SAW濾波器

      SAW濾波器即聲表面波濾波器，采用石英晶體、壓電陶瓷等壓電材料，利用其壓電效應和聲表面波傳播的物理特性而制成的一種濾波專用器件，廣泛應用于電視機及錄像機中頻電路中，以取代LC中頻濾波器，使圖像、聲音的質量大大提高。

SAW濾波器有局限性。高于約1GHz時，其選擇性降低；在約2.5GHz，其使用僅限于對性能要求不高的應用。2G、3G、4G時代，Saw濾波器憑借較低成本優勢主導射頻濾波器市場，占據射頻濾波器市場大部分的市場份額。

相關廠家主要有：Murata、TDK、太陽誘電、麥捷科技、中電26所、中電55所、好達電子等。

2、BAW體聲波濾波器

   BAW濾波器相對SAW濾波器來說性能更好一些，Q值高，相位噪聲、體積小等。即使在高寬帶設計中，溫度的變化對BAW的影響相對較低。此外，BAW濾波器具有極低的損耗和非常陡峭的濾波器裙邊（filterskirt）。BAW是工藝和技術，不是產品，（這一點與LTCC類似），BAW濾波器才是產品。

相關廠家主要有：Broadcom（Avago收購Broadcom，改名為新Broadcom）以及Qorvo占據幾乎全球超過95%以上份額，呈高度壟斷格局。

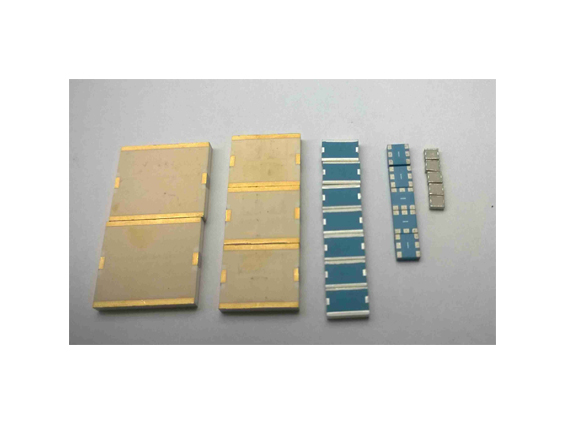

3、LTCC濾波器

      LTCC濾波器主要應用于手機、Cat.1、NB-IoT、5G基站和等消費類電子。

     5G的發展伴隨著更多更高的頻段、同時也有更大帶寬的需求。由于3GHz以上SAW濾波器適應性不足，LTCC濾波器在5G、毫米波頻段表現出較好的適應性，5.8GWiFi帶寬比較寬，一般采用LTCC濾波器；未來的WiFi6E，更只能采用LTCC濾波器。LTCC制成的濾波器包括帶通、高通和低通濾波器三種。頻率則從數10MHz直到5.8GHz。LTCC濾波器過渡帶可以做的很大，帶內插損小，但與IPD濾波器相同，同樣無法做到帶外陡峭抑制。相比SAW、BAW濾波器，LTCC雖然可處理高頻信號，但選頻能力較差。但LTCC對高功率場景的處理能力優于SAW或BAW濾波器。在5G手機產品中，LTCC射頻器件（濾波器+雙工器）使用數量在10-18個。根據Yole統計，2020年第4季度4G、5G手機對LTCC的消耗量達43億顆，2021年第1季攀升至45億顆，市場上的缺口每季逐漸擴大。

       相關廠家主要有：村田、TDK、太陽誘電、順絡、佳利、風華、麥捷、中瓷等。

      5G的發展伴隨著更多更高的頻段，同時也有更大帶寬的需求，Saw和Baw濾波器已不能很好的滿足5G對高頻高帶寬的需求，而LTCC濾波器恰好具備相當寬松的裙邊特性，能滿足5Gsub－6GHz中的頻段n77、n78對寬帶寬要求。與Saw濾波器相比，LTCC具備更高的功率處理能力，正好滿足5Gsub－6標準中HPUE的要求。隨著5G更大帶寬的需求，在一定條件下需要使用適合大帶寬的LTCC濾波器，5G發展的同時為LTCC濾波器帶來發展機遇。

      LTCC陶瓷基板在濾波器等移動通信確實應用市場非常大，金瑞欣作為LTCC陶瓷基板加工生產廠商，不斷研發精進LTCC陶瓷基板生產加工技術，以適應市場發展的需求。
