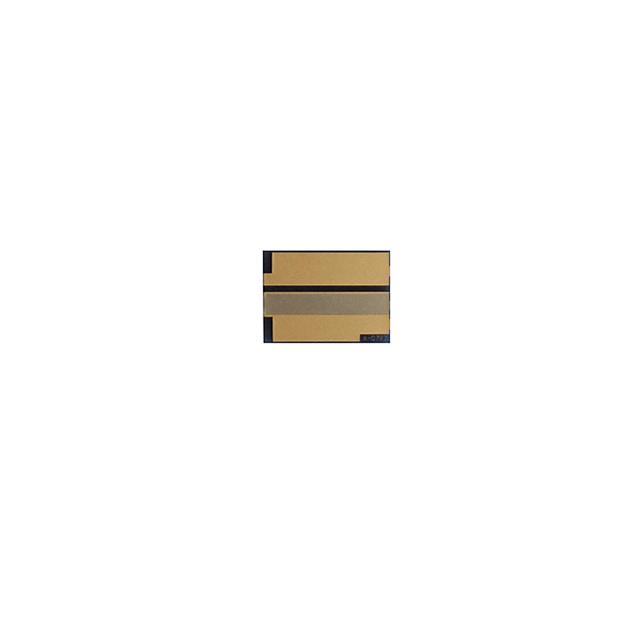

金錫陶瓷基板-金錫合金焊料的優勢和制備步驟

在光子封裝領域，UV-LED采用金錫陶瓷電路板，在陶瓷基板上面制備金錫共晶焊料，然后做熱電沉積。今天金瑞欣小編主要分享的是金錫陶瓷電路板金錫合金焊料的優勢和制備步驟。

一，陶瓷電路板采用金錫合金焊料的優勢作用

金錫合金焊料具有強度高，抗氧化性能好，抗熱疲勞和蠕變性能優良，熔點低，流動性好等特點，是光電子封裝領域中最理想的焊料。隨著光電子器件的快速發展，對金錫合金焊料的需求也越來越大。由于目前金錫共晶焊料的制作方法一般為物理法，如金錫焊料預成型片；也有采用電沉積的方法的，但是其配方多為氰化金等氰化物體系，對環境污染嚴重且鍍液的穩定性差，易分解。

在高導熱基板實現散熱時，焊料的導熱效果嚴重影響了整個部件的散熱效果，從而使散熱的效率降低。選擇導熱性好的焊料是做好金錫合金陶瓷基板的基礎。

二，陶瓷電路板金錫合金制備步驟

（1）陶瓷基板上物理法或電化學方法鍍上金屬層；

（2）在金屬層上用光刻技術進行處理得到圖形層；

（3）用金屬的蝕刻液對金屬層進行蝕刻，得到圖形化的金屬層；

（4）在圖形化的金屬層上電沉積金錫合金，形成焊料，電沉積采用的金錫合金電鍍液為無氰體系的電鍍液，包括金鹽、錫鹽，光亮劑、絡合劑和抗氧化劑。

     綜上所述可知，陶瓷電路板采用金錫共晶工藝在光電器件里面很受歡迎，更多金錫陶瓷電路板的問題可以咨詢金瑞欣特種電路。
