隨著陶瓷基板工藝的日趨成熟，越來越多的應用領域利用氧化鋁陶瓷基板替代鋁基板和銅基板。金瑞欣特種電路專業生產雙面氧化鋁陶瓷基板，有著十多年P(guān)CB制作經營，今天小編分享一下雙面氧化鋁陶瓷基板的特點和要求。

一，什么是雙面氧化鋁陶瓷基板？

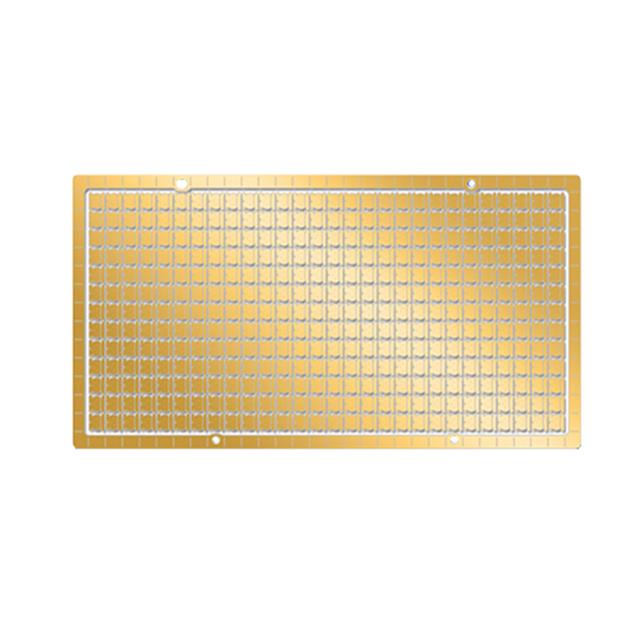

雙面氧化鋁陶瓷基板一般雙面覆銅，有金屬化孔。有雙面氧化鋁陶瓷基板孔內有銅，有的無銅。實銅填孔是一個非常重要難度較高的技術。但是雙面有孔的陶瓷基板,叫假雙面板,看上去是雙面板,實際和雙面是有區別的!雙層氧化鋁陶瓷基板這種電路板的兩面都有布線，不過要用上兩面的導線，必須要在兩面間有適當?shù)碾娐愤B接才行。這種電路間的“橋梁”叫做導孔。導孔是在pcb上，充滿或涂上金屬的小洞，它可以與兩面的導線相連接。因為雙面板的面積比單面板大了一倍，雙面板解決了單面板中因為布線交錯的難點（可以通過孔導通到另一面），它更適合用在比單面板更復雜的電路上。

二，雙面氧化鋁陶瓷基板的優點和難點

布線方便，簡潔，布線勞動強度更小，線路長度更短。關于布線有許多要考慮的事項，但較為困擾的問題是接地方式。假使接地路徑是由上層開始，每個裝置的接地皆經由在該層上的拉線連接到地線。對下層的每個裝置而言，是由電路板右邊的貫孔連接到上層而形成接地回路。使用者在檢查布線方式時會看到的立即紅色旗標表示存在多個接地回路。此外，下層的接地回路被一條水平處?？山档蛿?shù)字切換δi/δt 對模擬電路造成的影響。但須注意的是，這兩片雙層板在電路板的下層都有一個接地面。如此設計是為了讓工程師在做故障排除時可以迅速地看到布線，此種方式常出現在裝置制造商的示范與評估板上。但更典型的做法是在電路板的上層鋪上接地面，以降低電磁干擾。

三、雙面氧化鋁陶瓷基板如何布線能避免問題的出現。

雙層氧化鋁陶瓷基板在元器件合理布局確定后，緊接著先設計地網抄板電源線，再布重要線---敏感線、高頻線，后布一般線---低頻線。關鍵引線最好有獨立的電源，地線回路，引線且非常短，所以有時在關鍵線邊上布一條地線緊靠信號線，讓它形成最小的工作回路。雙層氧化鋁陶瓷基板地線設計成柵狀圍框形成，即在陶瓷基板一面布較多的平行地線，另一面為抄板垂直地線，然后在它們交叉的地方用金屬化過孔連接起來(過孔電阻要小)。

為考慮到每個IC芯片近旁應設有地線，往往每隔1～2875px布一根地線，這樣密集的地線使信號環路的面積更小，有利于降低輻射。該地網設計方法應在布信號線之前，否則實現比較困難。

   由此可以得出，雙面氧化鋁陶瓷基板的制作方法還是有很懂講究的，更多雙面陶瓷基板的制作可以咨詢金瑞欣特種電路技術有限公司。金瑞欣是專業的陶瓷基板生產廠家，有十年pcb線路板制作經驗。主營氧化鋁陶瓷基板和氮化鋁陶瓷基板，300多人專業團隊專業打造，只為做出高品質的產品。
