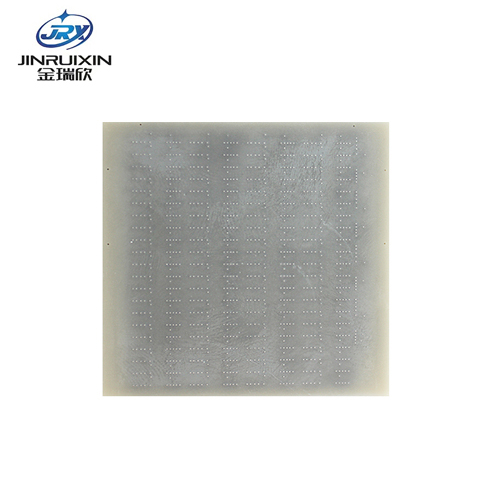

HTCC與LTCC共燒陶瓷基板的共性和區別

  隨著高頻通訊的迅速發展，采用低溫共燒陶瓷（LTCC）實現 低損耗、高速度和高密度封裝；多層陶瓷基板則采用高溫共燒（HTCC），用氧化鋁絕緣材料和導體材料（Mo、W、Mo-Mn）在 1600°C的高溫下共燒的，也就是高溫共燒陶瓷（H TCC）。那么HTCC與HTCC陶瓷有什么共性和區別呢？

  HTCC陶瓷基板和LTCC共燒陶瓷基板是兩種不同工藝制作的陶瓷基板，具備不同的特點和性能特征，應用也有所不同。

 一，HTCC陶瓷基板與LTCC陶瓷基板的共性

       HTCC與LTCC都具備高印刷分配率，可實現一次性燒成，介質層厚度可控，表面光滑，疊層數目不受限制。

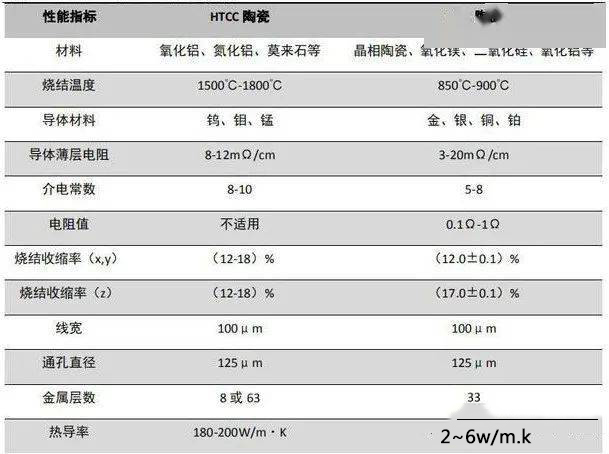

 二，HTCC陶瓷基板與LTCC陶瓷基板的區別

1，首先燒結材料不同和燒結溫度不同

高溫共燒陶瓷材料主要為氧化鋁、莫來石和氮化鋁為主成分的陶瓷，HTCC的陶瓷粉末并無加入玻璃材質。導體漿料采用材料為鎢、鉬、鉬、錳等高熔點金屬發熱電阻漿料。燒結溫度900°~1000°。

低溫共燒陶瓷為了保證在低溫共燒條件下有高的燒結密度，通常在組分中添加無定形玻璃 、 晶化玻璃 、 低熔點氧化物等來促進燒結 。玻璃和陶瓷復合材料是一種典型的低溫共燒陶瓷材料 。此外 ，還有晶化玻璃 ， 晶化玻璃和陶瓷的復合物及液相燒結陶瓷 。所用的金屬是高電導材料（Ag、Cu、Au及其合金，如Ag-Pd、Ag-Pt、Au-Pt等）。燒結溫度在1600°~1800°。

2，兩種工藝的不同

HTCC工藝和LTCC工藝基本相同，典型工藝流程包括生瓷帶流延、裁片、沖孔、

填孔印刷、疊片層壓、燒制等。只是由于選用的材料不同而使得燒結溫度的不同，HTCC一般在1500°C以上高溫?zé)Y(jié)，而LTCC燒結溫度一般在1000°C以下。

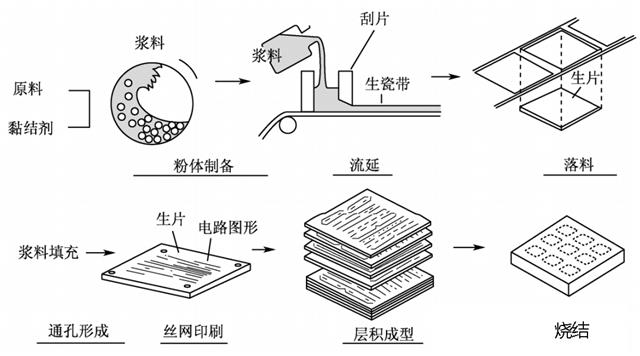

                       多層陶瓷基板制作流程圖

     3，LTCC和HTCC應用領域不同：

LTCC陶瓷基板的應用

LTCC采用電導率高而熔點低的Au、Ag、Cu等金屬作為導體材料，由于玻璃陶瓷低介電常數和在高頻低損耗性能，使之 非常適合應用于射頻、微波和毫米波器件中。主要用于高頻無線通信領域、航空航天、存儲器、驅動器、濾波器、傳感器以及汽車電子等領域。

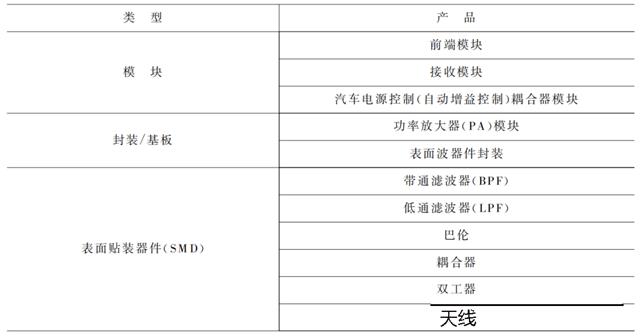

常用的LTCC 電子元器件產品包括濾波器、雙工器、天線、巴倫、耦合器、功分器、共模扼流圈等，廣泛應用于移動通信終端、WiFi、汽車電子、T/R 組件等領域。

HTCC陶瓷基板的應用

因燒成溫度高，HTCC不能采用金、銀、銅等低熔點金屬材料，必須采用鎢、鉬、錳等難熔金屬材料，這些材料電導率低，會造成信號延遲等缺陷，所以 不適合做高速或高頻微組裝電路的基板。但是，由于HTCC基板具有結構強度高、熱導率高、化學穩定性好和布線密度高等優點，因此 在大功率微組裝電路中具有廣泛的應用前景。

HTCC 陶瓷封裝憑借其高介電性能、低損耗特性、接近硅片的熱膨脹系數、高結構強度等特性，在高端封裝材料領域被廣泛應用，被射頻濾波器（SAW，BAW）、射頻 IC、光通訊模塊、圖像傳感器、非制冷焦平面熱紅外傳感器、LDMOS、CMOS、MEMS 傳感器等大量采用。HTCC 陶瓷基板由于導熱率高、結構強度好、物理化學性質穩定，被廣泛用于高可靠性微電子集成電路、大功率微組裝電路、車載大功率電路等領域。

綜上可知，HTCC和LTCC陶瓷基板不同的地方主要有燒結溫度的不同，燒結材料的不同，工藝不同以及應用領域不同。更多HTCC與LTCC陶瓷基板的問題可以咨詢金瑞欣特種電路。金瑞欣十年多PCB制作經驗，三年多陶瓷電路板制作經驗，歡迎咨詢。
