單面鋁基印制板是一種獨特的金屬鋁基覆銅箔層壓板，有良好的導熱性，電氣絕緣性，機械加工等性能，而廣泛在電路設計方案中對三擴散進行極為有效的處理，減低產品運行速度，提供產品功能率密度，可靠性和延長產品的使用壽命；縮小產品體積，減低硬件和裝配成本；取代易碎的陶瓷基板，獲得更好的機械耐久力功能，適合表面貼裝技術，等電子產品領域。單面鋁基板的機構和應用是怎么樣的，一起來看看。

一，單面鋁基板的機構

單面鋁基覆銅箔層壓板的結構是由銅箔，介質層，金屬鋁基材和保護膜組成，他的結構分為四層。

銅箔層：相當于普通單面PCB覆銅板層，通常經過網印，蝕刻形成印制電路板，使得組件的各個部件相互鏈接。一般情況下，電路層要求具有很大的載流能力，從而應使用較厚的銅箔，厚度為(10z~100z)

介質層：

介質層是鋁基板的核心技術所在，可以用三種介質模式存在：a，介質層箔玻璃布固化片，如同多層印制板壓合的介質層一樣，基導熱系數低熱阻率高；b，介質層選擇特種陶瓷填充的特殊聚合物構成，熱阻小粘彈性能優良，具有熱抗化的能力，能承受很高的機械和熱應力。其厚度為50~150Um；C,將半固化片與涂層結構混合的模式。

金屬鋁基板

金屬鋁基板則采用金屬純鋁或者金屬鋁合金作為支撐構件的載體，要求高導熱性，適合于鉆孔，沖剪及切割常規機械加工，其厚度較多0.8~6.0Um。

保護膜

是防止鋁基板背面的擦花，污染二采用的一層OPP保護膜，其膜層分為二種：一種是藍色保護膜，不耐高溫；另一種為棕色的耐無鉆噴錫高溫保護膜，其膜厚度為35Um。

 二，單面鋁基板多應用于電子產品領域：

1，汽車電子設備：點火器，電壓調節器，自動安全控制系統，交流交換器。

2，摩托電子產品：點火器，電源調節器，調壓器

3，電壓設備：開關調節器，轉換開關，大功率電源，太陽能電源基板

4，通訊電子設備：汽車電話，濾波電路

5，電子控制：繼電器，交換機，散熱器，馬達控制器

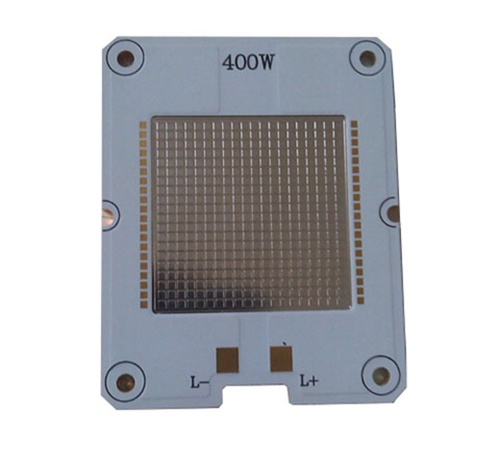

6，照明：LED外墻照明，LED舞臺等照明；家用LED照明

7，家電產品：變頻器，LED液晶模組燈條，空氣調節器，IC芯片載體。

其他領域不斷開發，鋁基印制板的前景已推向更為廣闊的領域。以上是小編為您分享的單面鋁基板的機構和應用領域，金瑞欣做鋁基板就不錯，采用的是進口萊爾德導熱膠和99.8純度鋁材，質量有保障。具體可以咨詢金瑞欣官網。
