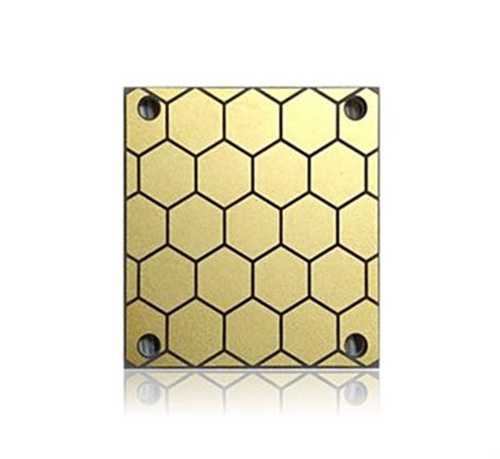

總所周知，氮化鋁陶瓷基板在沒有做加工之前是光板，呈灰白色，金華化后的氮化鋁陶瓷基板具備更好的導熱性能、電器性能。今天小編就來分享一下氮化鋁陶瓷基板金屬化的意義和方法。

氮化鋁陶瓷基板金屬化的意義：

氮化鋁陶瓷具有優異的電學和熱學性能，被認為是最有前途的高導熱陶瓷基底材料。為了密封封裝結構、安裝元件以及連接輸入和輸出端子，氮化鋁陶瓷基板的表面和內部均需要金屬化。

氮化鋁陶瓷基板金屬化工藝的方法

陶瓷表面金屬化的可靠性和性能對陶瓷基板的應用有重要影響。牢固的粘合強度和優異的氣密性是最基本的要求。考慮到基板的散熱，在金屬和陶瓷之間的界面處也需要更高的熱導率。氮化鋁陶瓷表面的金屬化方法有：薄膜法、厚膜法、高熔點金屬化法、化學鍍法、直接覆銅法(DBC法)等。

氮化鋁陶瓷基板金屬化-薄膜法

薄膜法是通過離子鍍、真空蒸發、濺射鍍膜等方法在氮化鋁陶瓷基片上制備金屬薄膜。理論上，可以通過氣相沉積技術在任何襯底材料上鍍覆任何金屬膜，但是為了獲得具有更好結合強度的襯底/金屬膜系統，通常要求兩者的熱膨脹系數盡可能匹配。通常，在多層結構襯底中，襯底內部的金屬不同于表面上的金屬。與陶瓷基底接觸的薄膜金屬應具有良好的反應性和與基底的強結合力的特性。表面的金屬大多是高導電性的金屬，不易氧化。

薄膜金屬化層均均勻，金屬化層質量高，結合強度高，但設備投資大，難以進行大規模生產。

氮化鋁陶瓷基板金屬化-厚膜法

厚膜金屬化法是通過絲網印刷等技術在氮化鋁陶瓷基片上按照預先設計的圖案在陶瓷表面涂覆一層厚膜漿料，然后燒結得到釬焊金屬層、電路、引線等。可以滿足不同的需求。厚膜膏通常包括永久粘合劑、有機載體和金屬粉末，并且通過球磨和混合形成。粘合劑通常是玻璃料、金屬氧化物或兩者的混合物。它的功能是連接陶瓷和金屬，并確定厚膜漿料對基體陶瓷的附著力。這是生產厚膜漿料的關鍵。有機載體的作用主要是分散功能相和粘結相，同時保持厚膜漿料的一定粘度，為后續絲網印刷做準備，在燒結過程中逐漸揮發。金屬粉末是厚膜漿料的核心物質。熱處理后，在陶瓷表面形成金屬層，從而實現陶瓷的表面金屬化。

由于氮化鋁的高活性，已經比較成熟的陶瓷厚膜金屬化用漿料不能應用，否則會產生氣泡缺陷。厚膜法工藝簡單，便于小批量生產，導電性好，但結合強度不夠高，受溫度影響很大。

氮化鋁陶瓷高熔點金屬化法

高熔點金屬法，也稱為鉬-錳法，使用難熔金屬粉末鉬作為主要成分，在金屬化配方中加入少量低熔點錳，加入粘合劑涂覆陶瓷表面，然后燒結形成金屬化層。該方法主要應用于氧化鋁的金屬化。如果在氮化鋁表面上使用該方法，需要在氮化鋁陶瓷表面上預氧化一層Al2O3以促進與金屬粉末的反應。

高熔點金屬化法制備的金屬涂層與陶瓷基體結合力強，但所得金屬膜表面難以直接焊接，導電性不理想，能耗大。

直接覆銅法

直接覆銅法是在AlN陶瓷表面鍵合銅箔的一種金屬化方法，它是隨著板上芯片封裝技術的興起而發展出來的一種新型工藝。其基本原理是在Cu與陶瓷之間引進氧元素，然后在1065~1083℃時形成Cu/O共晶液相，進而與陶瓷基體及銅箔發生反應生成Cu(AlO2)2，并在中間相的作用下實現銅箔與基體的鍵合。因 AlN屬于非氧化物陶瓷，其表面敷銅的關鍵在于在其表面形成一層Al2O3過渡層，并在過渡層的作用下實現銅箔與基體陶瓷的有效鍵合。

直接覆銅法導熱性好，附著強度高，機械性能好，易于大規模生產，但氧化工藝條件不易控制。

氮化鋁陶瓷基板金屬化-化學鍍法

化學鍍法是用還原劑將溶液中的金屬離子還原到催化活性物體表面形成金屬鍍層。化學鍍基底表面的粗糙度對鍍層的結合強度有很大影響，在一定范圍內，結合強度隨著基底表面粗糙度的增加而增加。因此，化學鍍的關鍵是對氮化鋁陶瓷表面進行粗糙化處理。

化學鍍成本低，適合大規模生產，但其結合強度低，特別是在高溫環境下，因此只適用于那些不要求高結合強度的行業。

氮化鋁陶瓷基板金屬化-高熔點金屬化法

高熔點金屬法，也稱為鉬-錳法，使用難熔金屬粉末鉬作為主要成分，在金屬化配方中加入少量低熔點錳，加入粘合劑涂覆陶瓷表面，然后燒結形成金屬化層。該方法主要應用于氧化鋁的金屬化。如果在氮化鋁表面上使用該方法，需要在氮化鋁陶瓷表面上預氧化一層Al2O3以促進與金屬粉末的反應。

      高熔點金屬化法制備的金屬涂層與陶瓷基體結合力強，但所得金屬膜表面難以直接焊接，導電性不理想，能耗大。

氮化鋁陶瓷基板金屬化-直接覆銅法

直接覆銅法是在AlN陶瓷表面鍵合銅箔的一種金屬化方法，它是隨著板上芯片封裝技術的興起而發展出來的一種新型工藝。其基本原理是在Cu與陶瓷之間引進氧元素，然后在1065~1083℃時形成Cu/O共晶液相，進而與陶瓷基體及銅箔發生反應生成Cu(AlO2)2，并在中間相的作用下實現銅箔與基體的鍵合。因 AlN屬于非氧化物陶瓷，   其表面敷銅的關鍵在于在其表面形成一層Al2O3過渡層，并在過渡層的作用下實現銅箔與基體陶瓷的有效鍵合。

直接覆銅法導熱性好，附著強度高，機械性能好，易于大規模生產，但氧化工藝條件不易控制。
      化學鍍法

化學鍍法是用還原劑將溶液中的金屬離子還原到催化活性物體表面形成金屬鍍層。化學鍍基底表面的粗糙度對鍍層的結合強度有很大影響，在一定范圍內，結合強度隨著基底表面粗糙度的增加而增加。因此，化學鍍的關鍵是對氮化鋁陶瓷表面進行粗糙化處理。

化學鍍成本低，適合大規模生產，但其結合強度低，特別是在高溫環境下，因此只適用于那些不要求高結合強度的行業。

綜上可見，無論是氮化鋁陶瓷基板金屬化采用薄膜法、厚膜法、高熔點金屬化法、化學鍍法、直接覆銅法(DBC法)的任何一種方法，都是居于專業加工定制客戶需求的產品。金瑞欣陶瓷基板金屬化加工制作多年，有著較為豐富的經驗。
