AMB陶瓷覆銅基板剝離強度怎么樣

AMB陶瓷覆銅基板經過活性釬焊工藝制作，銅層的附著力也叫結合力通常是用剝離強度來體現的。那么AMB陶瓷覆銅基板剝離強度是不是要比DBC陶瓷覆銅基板的要強，我們通過測試數據來看看AMB陶瓷覆銅基板的剝離強度數據。

       一，AMB陶瓷覆銅基板剝離強度會受到多方面的影響

    AMB陶瓷覆銅基板的破壞形式與基板材料、界面強度、制造過程中的殘余應力、工藝缺陷、所承受的載荷等多方面因素相關。

 其中界面強度的影響較大。不考慮界面奇異點的情況下，將垂直于AMB陶瓷覆銅基板界面的正應力定義為剝離應力，作用于基板界面的面力定義為剪切力，對應的強度分別稱之為剝離強度和剪切強度，以此作為評價AMB陶瓷覆銅基板的強度的參數。

 剝離強度和剪切強度與母材（銅、陶瓷）的強度、制造工藝參數、界面相晶體組織結構等因素密切相關，因此需要通過試驗來獲得。行業內常采用剝離強度作為AMB陶瓷覆銅基板的性能評價標準。

  二，amb陶瓷覆銅基板剝離強度測試過程以及數據

 我們選擇同一的剝離測試設備，同一溫度環境，對不同材質AMB陶瓷覆銅基板上的銅箔、銅片、與陶瓷粘接度測試。

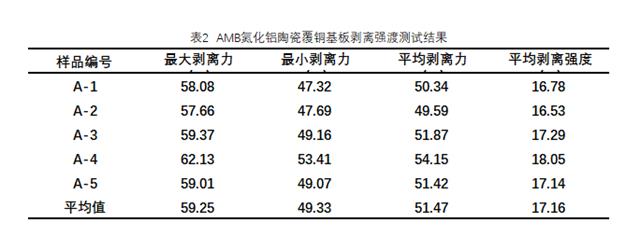

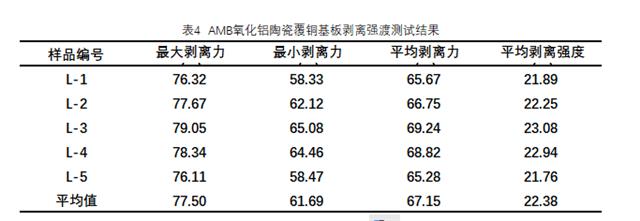

 在環境濕度25℃、環境濕度65%的試驗條件下，分別取氮化硅基板（陶瓷厚度0.32mm,雙面覆銅0.3mm，AMB工藝）、氮化鋁基板（陶瓷厚度0.64mm,雙面覆銅0.3mm，AMB工藝）、ZTA基板（氧化鋯增強氧化鋁陶瓷，0.32mm厚，雙面覆銅0.3mm，AMB工藝）、氧化鋁基板（陶瓷厚度0.38mm,雙面覆銅0.3mm，AMB工藝），對這四種AMB陶瓷覆銅板進行剝離測試，每種基板測試5個樣品。樣品銅線條蝕刻寬度為3mm，位移施加速率為50mm/min。測試結果如圖所示，列于表1-4中。

從數據可以得出：AMB陶瓷覆銅板的剝離強度最低是17.16N/mm，比DBC基板公開的剝離強度數據平均10N/mm，要高很多。雖然，剝離強度不能最終反映產品的綜合性能，但至少可以證明AMB工藝中陶瓷與銅的焊接性能、界面致密性、界面結合強度要優于DBC基板。更多AMB陶瓷覆銅基板相關問題可以咨詢金瑞欣特種電路。
